RX Flexibilidade Impeller bombas de alta pureza alcançar rotação no sentido horário e contra-horário

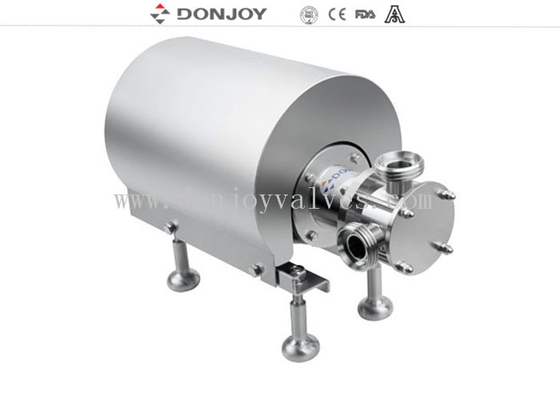

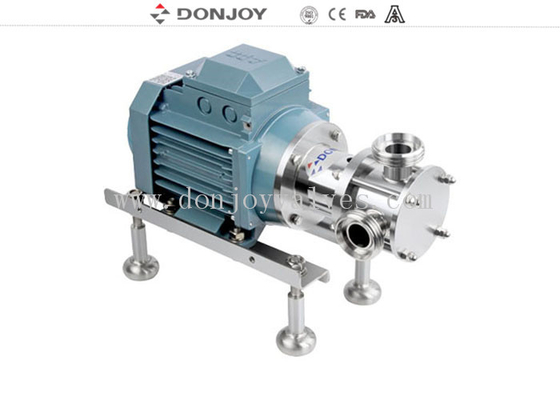

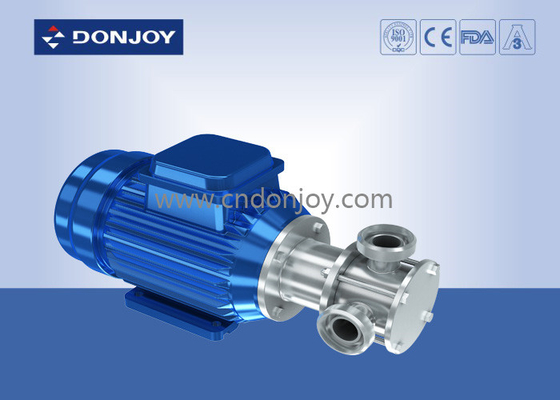

316L bomba de alta pureza com impulsionador flexível sanitário - série RX

Descrição

RX bomba de rotação flexível

Pode realizar rotações no sentido dos ponteiros do relógio e no sentido anti-relógio.

Pode ser extraído e transferido líquido quando o nível do líquido inferior ao nível de entrada da bombaMax.5M

A bomba é concebida para transportar e transferir meios de baixa viscosidade e de alta viscosidade eMateriais que contenham partículas ou gases

Especificações

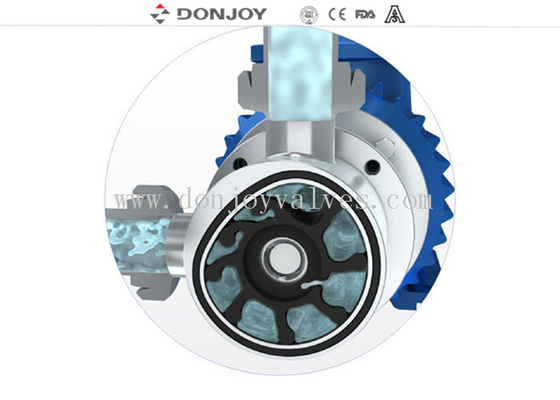

Princípio de funcionamento

1Na entrada da bomba, devido à estrutura excêntrica interna do estator da bomba, formar-se-á um vácuo parcial entre as lâminas do impulsionador flexível quando o volume for aumentado.A sucção resultante formada irá atrair líquido para a câmara da bomba.

2O impulsor giratório transportava o líquido de entrada para saída, mantendo o espaço entre as lâminas constante.O espaço entre as lâminas permite que grandes partículas sólidas para passar através da bomba e sem danos no líquido.

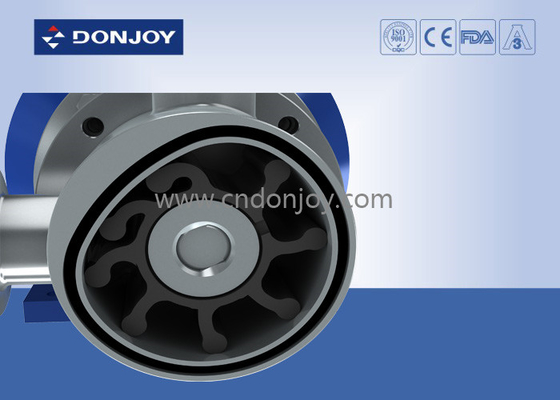

3O impulsor entra em contacto com a parte plana da superfície interna excêntrica no estator da bomba.

Projeto avançado, construção simples

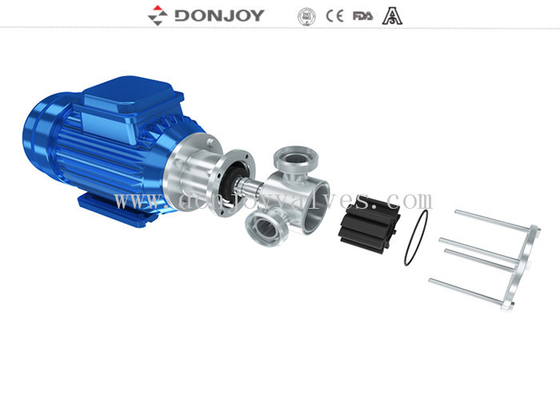

A manutenção é simples e económica. A tampa da bomba é fixada por quatro bolas de bloqueio. Ao manter a vedação do impulsionador e do eixo da bomba, basta desfazer as bolas.

Características técnicas:

Fluxo máximo: 8 m3/h
Pressão máxima: 4 bar

Maxima sucção: 5 M

Temperatura máxima: 80°C

Tratamento de superfície: Ra≤0,6μm, EP=Ra0,4μm

Materiais:

• Corpo e ventilador: AISI 316L

• Presa: EPDM (adequado para alimentos)
• Selo mecânico do eixo

RX aplicação de produtos sanitários

A higiene é de extrema importância no processamento de alimentos e produtos lácteos.O sanitário de aço inoxidável RX é fácil de limpar, que usam vedação de eixo não solta que não provoquem deposição de líquido e o material do impulsionador usado foi testado e aprovado. e é certificado para cumprir com os regulamentos da FDA.Produtos típicos adequados para entrega por bomba, incluindo:: Leite, leite desnatado, nata, coalhada, iogurte, soro de leite, massa, xarope, condimentos, gelatina, mel, geleia, pomada, conservas, bebidas, vinho, cerveja, sumos de frutas e especiarias.

Aplicação da RX na indústria

RX flexível impeller bomba também poderia ser aplicado para a situação sem requisitos sanitários, no entanto, ainda é como principal bomba de aço inoxidável.A bomba de aço inoxidável RX é particularmente adequada para transportar líquidos ácidos, argilas, aditivos para betão, detergentes, corantes, produtos químicos de processamento de películas, tinta e cosméticos de tratamento de águas residuais são também bombeados frequentemente neste tipo de bomba, incluindo os seguintes produtos:shampoo, detergente e hidratante.

manter

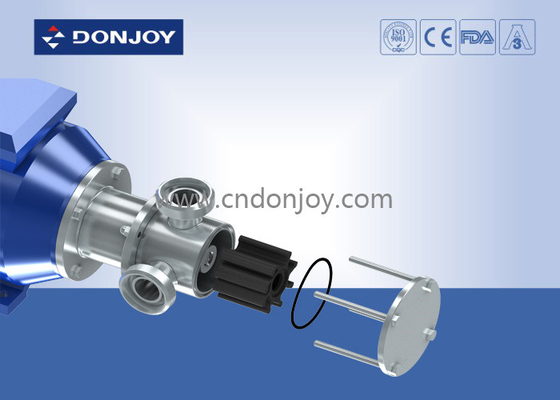

A tampa da bomba é fixada por quatro porcas de fixação, só precisa de desmontar a tampa da bomba quando o rotor e a vedação do eixo forem completamente revisados.Isso torna a bomba muito prática e o tempo de inatividade será encurtado

Tabela de selecção

Desenho

Forma de ligação

Taxa de fluxo e cabeça
