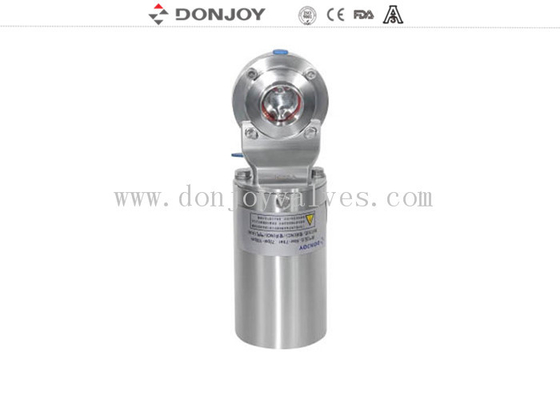

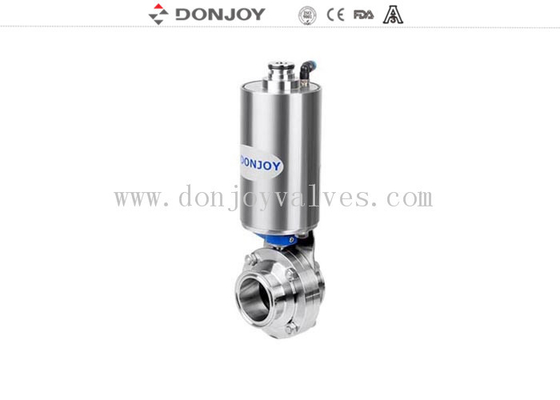

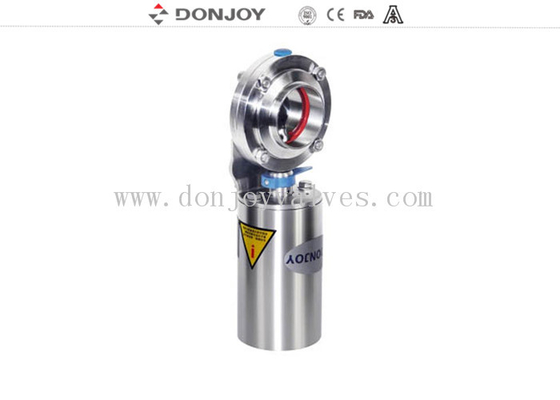

Válvulas de borboleta sanitárias da operação pneumática com selo apertado do silicone das extremidades 12"

Válvulas de borboleta sanitárias da operação pneumática com selo apertado do silicone das extremidades 12"

    • small.img.alt
    • small.img.alt
    • small.img.alt
  • large.img.alt

    Detalhes do produto:

    Lugar de origem: China
    Marca: DONJOY
    Certificação: CE,3A,FDA
    Número do modelo: NO.VDF110Q1

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1
    Preço: negotiation
    Detalhes da embalagem: Caixa da caixa ou caixa de madeira
    Tempo de entrega: 5-30 dias de trabalho
    Termos de pagamento: T/T, LC, cartão de crédito
    Habilidade da fonte: 500pcs pelo mês
    contacto
    Descrição de produto detalhada
    Nome do produto: Válvula de borboleta pneumática Materiais: 304/316L
    Tamanho: DN10-DN300, 1/2” - 12" Operação: Pneumático
    Conexão: Virola da braçadeira Struction: borboleta
    Realçar:

    válvulas de borboleta inoxidáveis

    ,

    Pneumática da válvula de borboleta

    Válvulas de borboleta sanitárias da operação pneumática com selo apertado do silicone das extremidades 12"



    Parâmetros técnicos

    Material de aço

    O produto molhou as peças de aço

    AISI 304 ou 316L

    (1,4306/1,4404)

    Fornecido com o material

    relatório de inspeção

    Outras peças de aço

    AISI 304

    Material do selo

    Padrão

    EPDM

    Todos os materiais do selo cumprem

    com FDA 21CFR177.2600

    Opções

    VMQ/Viton (FPM)

    Pressão

    Pressão de funcionamento

    ≤145psi (10bar)

    Pressão da fonte para o ar

    atuador

    70 ~ 116psi (5 ~ 8bar)

    Temperatura

    Temperatura de trabalho

    EPDM: 14 ~ 248°F (- 10 ~ 120°C)

    VMQ (silicone): -58 ~ 356°F (- 50 ~ +180°C)

    Viton (FPM): -22 ~ 428°F (- 30 ~ +220°C)

    Temperatura da esterilização

    150°C (302°F), minuto do máximo 20

    Tratamento de superfície

    Tratamento da superfície interior

    Ra 16 ~ 32µin (0,4 ~ 0.8µm)

    Tratamento de superfície exterior

    Ra 32 ~ 64µin (0,8 ~ 1.6µm)

    Conexão

    Conexões de extremidade: braçadeira extremidade-soldada, sanitária, homem e rosqueado fêmea, flangeado, Eu-linha ou outro mediante solicitação.

    Atuador

    Normalmente fechado (NC) - ar a abrir e saltar para fechar-se;

    (NÃO) - ar normalmente aberto a fechar-se e saltar para abrir;

    De avião a avião (AA) - ar a abrir, ar a fechar-se

    Válvulas de borboleta sanitárias da operação pneumática com selo apertado do silicone das extremidades 12" 0

    Dados

    Válvulas de borboleta sanitárias da operação pneumática com selo apertado do silicone das extremidades 12" 1

    Válvulas de borboleta sanitárias da operação pneumática com selo apertado do silicone das extremidades 12" 2

                                   Atuador pneumático
    Válvulas de borboleta sanitárias da operação pneumática com selo apertado do silicone das extremidades 12" 3 Tamanho Recomende o tamanho da válvula
    Válvula de borboleta Válvula de bola
    70 DN10-DN50,0.5” - 2" DN10-DN25,0.5” - 1"
    85 DN10-DN100,1” - 4" DN10-DN40,0.5” - 1,5"
    114 DN100-DN125,4” - 5" DN50-DN65,2” - 2,5"
    133 DN150-DN200,6” - 8" DN80-DN100,3” - 4"
    168 DN200-DN300,8” - 12" DN100,4”



    Aplicação:
    tipo pneumático válvula de borboleta sanitária com extremidades extremidade-soldadas/extremidade-soldadas, que é amplamente utilizado em sistemas de encanamento do processo para o isolamento e o controle. A válvula de borboleta de AV-1PW opera-se automaticamente.


    Especificação:
    Tamanhos disponíveis: 1/2” a 12" (1/2”, 3/4", 1", 1 1/2”, 2", 2 1/2”, 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
    Material: O corpo de válvula e o material do disco podem ser AISI 304 ou AISI 316L, 304L e 316 materiais estão disponíveis mediante solicitação.
    Pressão de trabalho máxima: 145psi (10bar) para DN25/1” - DN100/4”; 116psi (8bar) para DN125/5” - DN150/6”; 73psi (5bar) para DN200/8” - DN300/12”.
    Operação: SS304 vertical atuador, NC (normalmente próximo)/NÃO (o tipo (de avião a avião) normalmente aberto)/AA para escolhe de.
    Pressão de suprimento de ar: 70-116psi (5-8bar)
    Variação da temperatura: 14 ~ 248°F (- 10 ~ 120°C) com assento de EPDM, -58 ~ 356°F (- 50 ~ +180°C) com assento de VMQ (silicone).
    Conexões de extremidade: extremidade-soldado/extremidade-soldado.
    Tratamento de superfície: Ra 16 ~ 32µin (0,4 ~ 0.8µm), Ra 32µin são o defeito.


    Opções:
    O corpo de válvula e o material do disco podem ser AISI 304 ou AISI 316L, 304L e 316 materiais estão disponíveis mediante solicitação. O assento e a gaxeta podem ser EPDM, VMQ (silicone) ou Viton (FPM), cumprindo toda com a conexão de FDA 21CFR177.2600.End pode extremidade-ser soldado, tri braçadeira sanitária, rosqueado, ser flangeado, Eu-linha ou outro mediante solicitação.
    Punhos: punho da tração de 4 posições; punho da multi-posição com tampa plástica ou em de aço inoxidável puro.


    Atuadores para alcançar a operação automática:
    atuador de aço inoxidável pneumático (tipo vertical), atuador de alumínio pneumático (tipo horizontal), e atuador elétrico.
    O NC operou-se: normalmente fechado (a falha se fechou)---ar a abrir, mola a fechar-se
    NÃO operado: normalmente aberto (falhe aberto)---ar a fechar-se, mola a abrir
    O AA operou-se: de efeito duplo---ar a abrir, ar para fechar o controle inteligente da válvula: sensor de posição, controlador da C-parte superior, controlador da C-parte superior (AS-I)
    Padrões: RUÍDO, 3A, SMS, ISO/IDF, BS/RJT, e ASME/BPE

    Válvulas de borboleta sanitárias da operação pneumática com selo apertado do silicone das extremidades 12" 4Válvulas de borboleta sanitárias da operação pneumática com selo apertado do silicone das extremidades 12" 5Válvulas de borboleta sanitárias da operação pneumática com selo apertado do silicone das extremidades 12" 6

    Porto do suprimento de ar

    Atuador do AA

    1" - 4"

    ambos os dois portos são G1/8

    >4”

    Um porto é G1/4, o outro é G1/8

    Atuador do NC

    1" - 4"

    Um porto é G1/8

    >4”

    Um porto é G1/4

    NENHUM atuador

    1" - 4"

    Um porto é G1/8

    >4”

    Um porto é G1/4
