Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
G1.1
contacte-nos

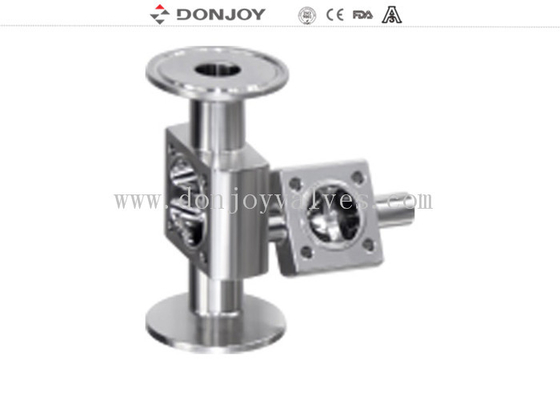

Válvula de diafragma de aço inoxidável portuária da polegada de 1/2 multi, Connecion de solda 3 válvulas portuárias
1. Válvula de Didaphragm com Pisitioner/controlador do processo (IL-TOP)
2. Válvula de diafragma com unidade de controle (C-parte superior)
3. Regulador da posição da válvula
4. Punho plástico
5. Punho de aço inoxidável
6. Acuator de aço de Stianless
7. Acuator plástico
8. Corpo: Carcaça/forjadura do corpo de válvula de aço redondo
Especificações
Nome do produto: |
Diafragma de aço inoxidável pneumático do Multi-porto da polegada de 1/2 Válvula com solda de Connecion |
Material do corpo de válvula: |
forjando o corpo 1.4404/316L |
Material do selo: |
Duas partes de PTFE+EPDM (padrão) Única parte de EPDM/SILICONE/FPM, um esparadrapo da parte PTFE+EPDM (opcional) |
Max Working Pressure: |
barra 6 a 8bar (segundo o diafragma) |
Max.WorkingTemperature: |
-10 grau c a 130 graus C (segundo o diafragma) |
Disponìvel tamanho: |
1/2” - 2" DN25-DN50 |
Disponìvel conexão: |
Braçadeira/solda/conexão especial |
Disponìvel padrão: |
3A/BPE/DIN/ISO/IDF |
Operado: |
Atuador pneumático (de aço inoxidável e plástico) |
Disponìvel estrutura: |
5 portos e 3 válvulas de controle (M-53A) 6 portos e 4 válvulas de controle (M-64A) |
Controle: |
Sensor esperto do controle/posição do positioner da válvula/C-TOP |
Certificado: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
Espaço de aplicação: |
Leiteria, alimento, bebida, farmácia, cosmético, etc. |
Combinação: |
3 válvulas de controle, 5 portos |
Aplicações
As válvulas de diafragma, operado manualmente ou pneumaticamente, são projetadas especificamente para o uso na higiene e processos assépticos nas indústrias farmacêuticas.
A válvula é excelente para o controle de fluxo assim como abre/controle próxima.
As válvulas de diafragma são melhores na característica do fluxo em comparação com outras válvulas. É eaiser a limpar e melhorar para processar a substância com partículas. O fenômeno do bolso de ar é raro durante a aplicação do controle de fluxo.
Corpo de válvula
Forjar o corpo que a placa é através de uma parte de lingote de aço inoxidável, no processo de forjadura, junto com o forjamento de alta temperatura para fornecer, através da mudança da forma da placa da extrusão, com o forjamento após o dendity do corpo mais alto, a estrutura é mais uniforme, nenhum furo da areia e outras impurezas. Então através do centro de processamento para continuar fazer à máquina da elevada precisão.
O corpo de moldação é feito pelo modelo da cera de parafina do molde, infiltratiion do modelo da cera de parafina em cerâmico, para deixar o formulário da superfície do molde da cera do corpo inteiro um a camada de cerâmico forte. Modl da cera do derretimento, então no derretimento da solução de aço inoxidável, depois que a batida refrigerando fora da aparência do corpo cerâmico, vazio é composta. O tamanho de moldação é muito exato, o apperance externo é smmoth, limpo e arrumado.
Características da estrutura
Projeto novo do diafragma.
A manutenção é simples, segura e fácil de operar.
função Auto-vazia.
Valor excelente tido do quilovolt.
Esterilização e limpeza de CIP/SIP.

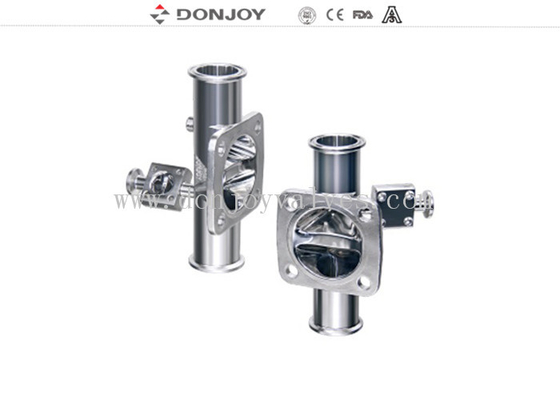

Tipo válvula de M-53A de diafragma de Multiport
Três válvulas de controle, 5 portos
Um assento do ponto de água
Assento de válvula integrado dois da amostra do circuito fechado
Sugira o S1 acima da instalação
Tipo válvula de M-64A de diafragma de Multiport
Quatro válvulas de controle, 6 portos
O bloco estéril e os portos da válvula são feitos do bloco de aço inoxidável,
bloco com diversas aplicações integradas, ponto da Multi-função do uso WFI, amostra,
dreno condensado, enchendo-se em embarcações maiores, drenando, fonte estéril do vapor para o SI
