Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
T
contacte-nos

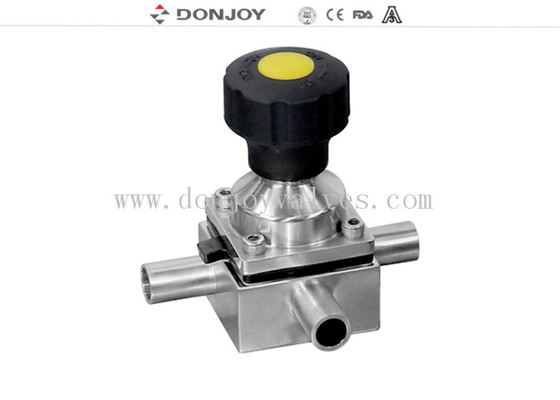

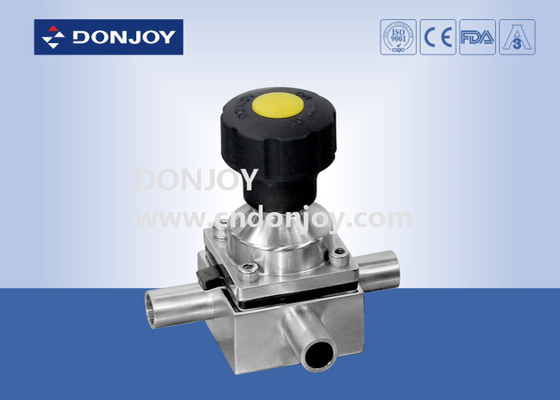

Válvula de diafragma manual plástica de três maneiras dos SS 316L mini com 3 portos, extremidades soldadas
Especificações
|
Nome do produto: |
Válvula de diafragma manual plástica de três maneiras dos SS 316L mini com 3portos, extremidadessoldadas |
|
Material do corpo de válvula: |
1.4404/316L/ASME BPE 316L/1.4435 (que forja o corpo) |
|
Material do selo: |
Partes adesivas da única gaxeta PTFE+EPDM/Two do sillcone |
|
Max Working Pressure: |
10Bar |
|
Temperatura de Max.Working: |
-30 grau a 130 graus C |
|
Tamanho disponível: |
1" - 4", DN25-DN100 |
|
Conexão disponível: |
Braçadeira/solda/linha/conexão especial |
|
Operação: |
roda plástica manual do punho |
|
Roda do punho: |
De aço inoxidável ou plástico é opcional |
|
Padrão disponível: |
3A/BPE/DIN/ISO/IDF |
|
Operado: |
Manual, pneumático |
|
Disponìvel estrutura: |
Em linha reta, T, U-tipo, parte inferior do tanque |
|
Controle: |
Sensor esperto do controle/posição do positioner da válvula/C-TOP |
|
Certificado: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
Espaço de aplicação: |
Leiteria, alimento, bebida, farmácia, cosmético, etc. |
|
Detalhes de empacotamento: |
Bloco de bolha para cada válvula. Fora da embalagem são as caixas da caixa ou da madeira compensada. Ou conforme o pedido dos clientes. |
|
Detalhes da entrega: |
Geralmente no prazo de 20 dias após ter recebido o sinal de T/T. |
Aplicações
As válvulas de diafragma, operado manualmente ou pneumaticamente, são projetadas especificamente para o uso na higiene e processos assépticos nas indústrias farmacêuticas.
A válvula é excelente para o controle de fluxo assim como abre/controle próxima.
As válvulas de diafragma são melhores na característica do fluxo em comparação com outras válvulas. É eaiser a limpar e melhorar para processar a substância com partículas. O fenômeno do bolso de ar é raro durante a aplicação do controle de fluxo.
1. Válvula de Didaphragm com Positioner/controlador do processo (IL-TOP)
2. Válvula de diafragma com unidade de controle (C-parte superior)
3. Regulador da posição da válvula
4. Módulo do sensor de posição
5. Atuador de aço inoxidável
6. Atuador plástico
Operação elétrica
7. Válvula de diafragma elétrica
Operação manual
8. Punho plástico
9. Punho de aço inoxidável
Material do corpo de válvula
10. Corpo: Moldação/forjamento
Princípios de funcionamento
1. O diafragma para fornecer o selo do corpo assim como o selo do assento. Não há nenhum trajeto ao ambiente exterior, assim que ele apropriado para processos assépticos
2. Quando a válvula é fechado uma almofada da pressão que apoie o diafragma move-se para a cara de selagem no corpo. Quando o prato de pressão se move o diafragma dobra e está forçado para baixo na área do assento no centro do fechamento do corpo assim do trajeto do fluxo através do corpo.
3. O relacionamento inter do corpo ao prato de pressão impede sobre a compressão do diafragma
4. A válvula pode ser funcionamento manual e partes superiores pneumáticas do controle de operação de válvulas de solenoide
Cetificate da válvula de diafragma
a resina 1.All sintética e o aditivo são cumprem com a certificação de FDA.
a composição 2.Material quimica, as propriedades físicas e o processo de manufatura são documentados.
consistência 3.3-à autenticação
4.CE-PED/97/23/EC
5.EN 10204-3.1
Diafragma da válvula
1. A tabuleta (adesiva) do diafragma de EPDM+PTFE tem a resistência química alta, estabilidade alta, bom flexibity, longa vida, selagem alta, nenhuma degeneração do código, e não efetuado pelo desempenho excelente das flutuações da temperatura, se é ciclo térmico, ciclo frio, ou sistema de desinfecção do vapor.
Sepcification: 1-3”, DN20-DN80
Temperatura: - 20 a 120degree
2. EPDM+PTFE (separa) que pode reduz a tolerância do diafragma e proling a vida útil do diafragma
Sepcification: 1-4”, DN20-DN100
Temperatura: - 20 a 150degree
O único selo 3 (EPDM/SILICONE/FPM), o diafragma de borracha encaixou uma camada de camada da fibra vulcanizada para aumentar suas propriedades mecânicas, então diafragma na estabilidade alta do selo do hase da pressão e da temperatura, reforçando a fibra que endurece-se no parafuso de aço inoxidável, para assegurar junto a melhor ligação da borracha e do metal. Assim é apropriado para o uso no ambiente do vácuo.
Sepcification: 1-4”, DN20-DN100
Temperatura: - 10 a 120degree
4. Mini tipo gaxeta do diafragma (EPDM, SILICONE, FPM, EPDM+PTFE)
Sepcification: 1/4" - 3/4", DN6-DN15
Temperatura: - 20 a 150degree
Tratamento de superfície:
mecânico 1.For lustrado: Ra<0.5μm interno, fora: De 1-4” que limpam com jato de areia, abaixo de 1" com o espelho lustrado
Se precise mais inforamtion, contacte-nos por favor diretamente.
