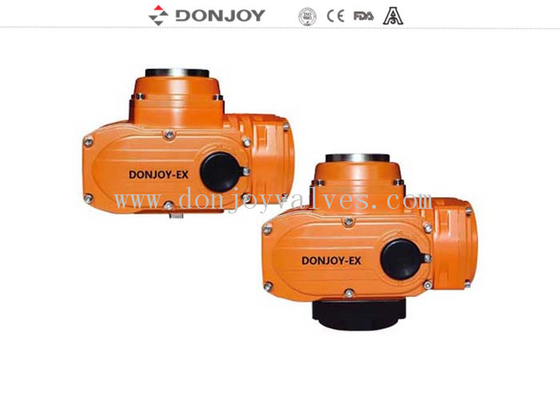

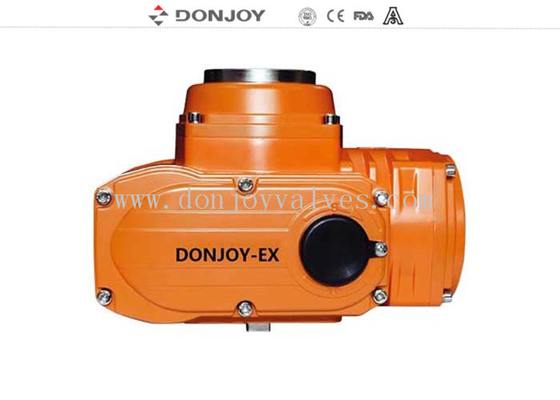

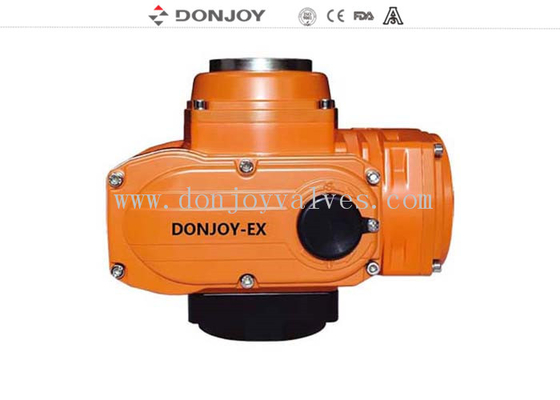

Atuador BT4 elétrico à prova de explosões eletrônico pequeno da válvula giratória EXD II de DC24V para a válvula de bola e a válvula de borboleta
ESPECIFICAÇÃO
|
Produto |
Atuador BT4 elétrico à prova de explosões eletrônico pequeno da válvula giratória EXD II de DC24V para a válvula de bola e a válvula de borboleta |
|
Poder |
DC24V |
|
Tamanho |
EX-DJ-5, EX-DJ-10, EX-DJ-20, EX-DJ-40 |
|
Fase |
Única fase phase/3 |
|
Atuador eletrônico |
À prova de explosões |
|
Nível de à prova de explosões |
EXD II BT4 |
|
Tempo de ligar/desligar |
10S-45S |
|
Torque |
20N.M-600N.M |
|
Monofásico |
AC24V/110V/220V/50HZ/60HZ |
|
Frequência |
50HZ/60HZ |
|
Aplicação |

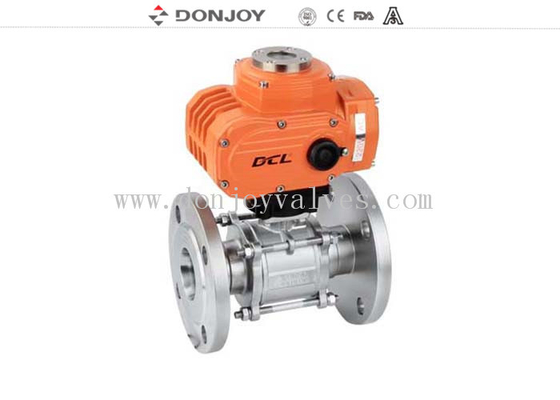

Para a válvula de bola e a válvula de borboleta |
|
Saída |
Saída ativa |
Tipo de produto
Tipo padrão do interruptor (B)
As válvulas DE LIGAR/DESLIGAR são conduzidas pelo circuito do interruptor com outputting o sinal ativo do contato que pode mostrar um estado inteiramente aberto ou inteiramente próximo das válvulas.
Tipos passivos do contato
As válvulas DE LIGAR/DESLIGAR são conduzidas pelo circuito do interruptor com outputting o sinal passivo do contato que pode mostrar um estado inteiramente aberto ou inteiramente próximo das válvulas.
Tipo do sinal da posição (K)
As válvulas DE LIGAR/DESLIGAR são conduzidas pelo circuito do interruptor com outputting um grupo relativo de sinais atuais do grau aberto ou próximo
Tipo de abertura do sinal do grau (R)
O ângulo de abertura das válvulas é controlado pelo circuito do interruptor, com as válvulas correspondentes do sinal da resistência outputting do potentionmeter que abrem o ângulo.
Tipo de modulação (A)
O regulamento e o controle inteligentes são conduzidos recebendo a C.C. padrão de signal4-20mA, 0-10V, C.C. ou 1-5V.DC outputted pelos computadores da C.C. padrão do sinal de realimentação 4-20mA dos instrumentos igualmente outputted.
Tabela da seleção
|
Saída do sinal análogo Tipo de modulação atuador elétrico
|
Tamanho | Torque | Recomende o tamanho da válvula | |
| Válvula de borboleta | Válvula de bola | |||
| DJ-5 | 30S-50N.M | ≤4” - DN100 | ≤2.5” | |
| DJ-10 | 30S-100N.M |
5" DN125 12" - DN300 |
DN65-3” | |
| DJ-20 | 30S-200N.M | - | DN80-4” | |
saída do sinal do tipo-analógico 1.Modulating: Meios que o atuador elétrico tem uma função do ajuste,
sinal análogo 4-20mA e 0-10v da entrada, e sinal análogo 4-20mA da saída ao mesmo tempo.
2.E tipo - tipo de modulação: Fonte de alimentação de DC: DC24V/50HZ/60HZ
3.E tipo - tipo de modulação: fonte de alimentação monofásica: AC24V/110V/220V/50HZ/60HZ
4.E tipo - tipo de modulação: fonte de alimentação trifásica: AC380C/50HZ/60HZ
|
Corrente contínua Saída passiva Tipo de ligar/desligar atuador elétrico
|
Tamanho | Torque | Recomende o tamanho da válvula | |
| Válvula de borboleta | Válvula de bola | |||
| DJ-5 | 10S-50N.M | ≤4” - DN100 | ≤2.5” | |
| DJ-10 | 10S-100N.M |
5" DN125 12" - DN300 |
DN65-3” | |
| DJ-20 | 15S-200N.M | - | DN80-4” | |
1. saída tipo-passiva de ligar/desligar de corrente contínua: Significa que o atuador elétrico tem somente a função da abertura e do fechamento, e não pode realizar a função de ajustar a posição da válvula ao outputting os sinais passivos da posição (que abrem e que se fecham)
2.F tipo - tipo de ligar/desligar, fonte de alimentação de corrente contínua: DC24V/50HZ/60HZ
