Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
C-TOP-11
contacte-nos

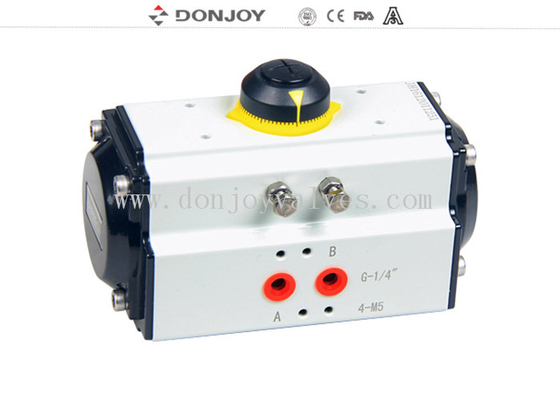

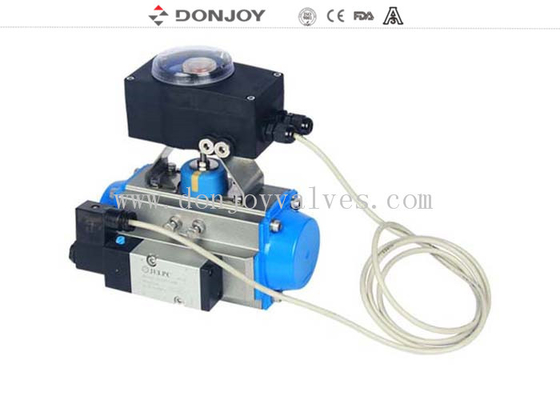

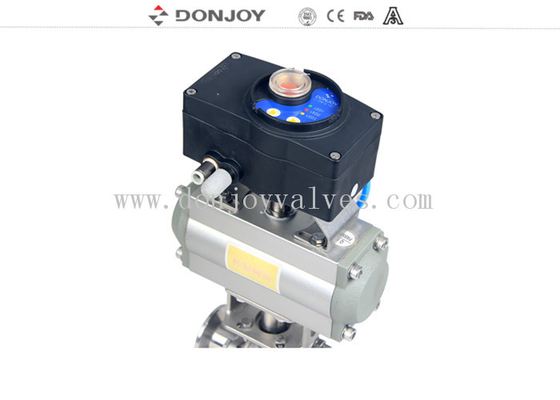

Atuador de alumínio da válvula com unidade de controle inteligente de C TOP-1561 ao PLC do feedback
Característica técnica
1 entre: PNP24VDC
saída 2.Feedback: PNP DC24V& 4-20mA
fonte 3.power: DC24V±10%
uma comunicação 4.Bus: ÔNIBUS DE AS-I
5.Accuracy: Repetição que posiciona accuracy≤0.2%
6.Ajusting: Função deajuste do único botão
modo 7.Operation: Manul/operação automática
função 8.Leakproof diagnóstica
9.Display: cor clara da dois-seção aberta: Verde/vermelho, próximo: vermelho/verde
escala 10.Strocke: 0-180degree
ESPECIFICAÇÃO
| Nome do produto | Positioner inteligente da válvula |
| Meio | Lubricated comprimiu o ar, gás inertes |
| Temperatura de Máximo Working | 70℃ |
| Pressão de funcionamento | 1,5 barra - barra 7 (22PSI a 102PSI) |
| Conector | G1/8” |
| Nível de proteção | IP67 |
| Fluxo de ar | 200NL |
| Característica | Atuador pneumático da atuação dobro |
| Estrutura | Podia ser com sensor de posição |
| Curso | 180degree |
| Máximo C - unidades SUPERIORES | 31 C - unidades SUPERIORES |
| Cabo de conexão | 2m |
| ÔNIBUS DE AS-I | comprimento máximo: 1m |
Aplicações
C - A PARTE SUPERIOR é o controlador pneumático que é projetado assegurar a válvula de controle a melhor.
É compatível com a maioria de sistema automático do PLC. Na indústria do alimento, bebida, farmácia,
poderia ser instalado a todos os tipos de válvulas pneumáticas tais como a válvula da prova da mistura, válvula de borboleta, válvula de bola, válvula de diafragma, invertendo a válvula e a válvula de globo etc.
Projeto e características
Conectando sensores com a válvula de solenoide (atuador) facilmente, fastly e economicamente pelo as - EU TRANSPORTO o domínio.
Desde que os cabos são diminuídos pela maior parte, a instalação e começa torna-se acima mais conveniente.
Além disso, as horas de início são encurtadas, e alguns problemas escondidos na instalação podem ser evitados. As peças são mesmas que C padrão - PARTE SUPERIOR. A única parte mudada é o cartão incorporado. As - conector da substituição da isolação de I e o conector de cabo próprio.
C - Unidade de controle SUPERIOR da válvula - - 2014
Versão de regulamento do deslocamento
|
Modelo |
Sensor |
Válvula de solenoide |
Poder |
Conexão |
Observações |
|
1421-05-S1-V1 |
1 |
1 |
C.C. 24V |
Conexão de cabo |
Única atuação |
|
1421-05-S1-V2 |
1 |
2 |
C.C. 24V |
Conexão de cabo |
Atuação dobro |
|
1421-05-S1-V3 |
1 |
3 |
C.C. 24V |
Conexão de cabo |
Três efeitos (válvula da prova da mistura) |
|
1421-05-S1-V1-AS |
1 |
1 |
C.C. 24V |
ÔNIBUS DE AS-I |
Única atuação |
|
1421-05-S1-V2-AS |
1 |
2 |
C.C. 24V |
ÔNIBUS DE AS-I |
Atuação dobro |
|
1421-05-S1-V3-AS |
1 |
3 |
C.C. 24V |
ÔNIBUS DE AS-I |
Três efeitos (válvula da prova da mistura) |
Versão de regulamento mecânica
|
Modelo |
Sensor |
Válvula de solenoide |
Poder |
Conexão |
Observações |
|
1421-05-S1-V1-m |
1 |
1 |
C.C. 24V |
Conexão de cabo |
Única atuação |
|
1421-05-S1-V1-m |
2 |
1 |
C.C. 24V |
Conexão de cabo |
Única atuação |
|
1421-05-S1-V2-m |
2 |
2 |
C.C. 24V |
Conexão de cabo |
Atuação dobro |
|
1421-05-S1-V3-m |
3 |
3 |
C.C. 24V |
Conexão de cabo |
Três efeitos (válvula da prova da mistura) |
|
1421-05-S1-V1-COMO-m |
1 |
1 |
C.C. 24V |
ÔNIBUS DE AS-I |
Única atuação |
|
1421-05-S1-V1-COMO-m |
2 |
1 |
C.C. 24V |
ÔNIBUS DE AS-I |
Única atuação |
|
1421-05-S1-V2-COMO-m |
2 |
2 |
C.C. 24V |
ÔNIBUS DE AS-I |
Atuação dobro |
|
1421-05-S1-V3-COMO-m |
3 |
3 |
C.C. 24V |
ÔNIBUS DE AS-I |
Três efeitos (válvula da prova da mistura) |
