Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE/FDA/ISO/3A
Número do modelo:
NO.VAQ100S2
contacte-nos

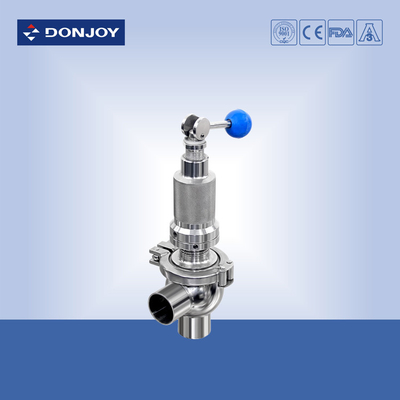

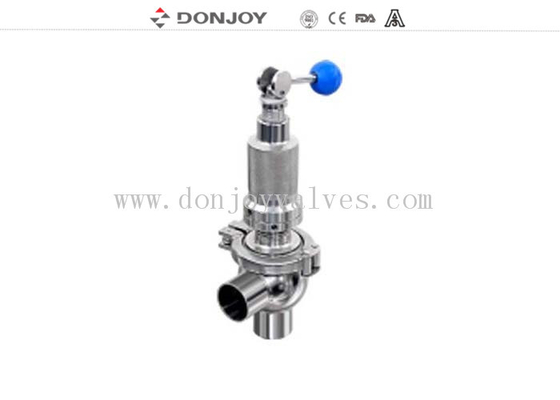

1,5" o manual SS304 exercem pressão sobre rapidamente a válvula de segurança, sobre a válvula de fluxo apertada
Detalhe rápido
Válvula de segurança da pressão, sobre a válvula de fluxo, ajuste da pressão.
Tipo: Manula, Pnuematic
Aplicações:
1. A válvula de segurança é usada à tubulação de proteção, bomba da pressão excedente
2. O projeto sanitário e seguro é impedir o perigo da operação e o equipamento divide devido exercer pressão sobre
3. Com o projeto sanitário de aço inoxidável, as válvulas são a melhor escolha para o equipamento da proteção na leiteria, no alimento, na bebida, na farmácia e em indústrias químicas finas.
Especificação
|
Nome do produto: |
1,5" do manual SS304 válvula de segurança da liberação rapidamente, sobre o fluxo válvula, apertada |
|
Material do corpo de válvula: |
SS304 ou SS316L |
|
Material do selo: |
EPDM, NBR, FPM |
|
Pressão de Max.Working: |
10Bar 120PSI |
|
Máximo Working Temperatura: |
120 graus C |
|
Tamanho disponível: |
DN25-DN80 ou 1" - 3" |
|
Conexão disponível: |
A flange, braçadeira, soldou |
|
Padrão disponível: |
RUÍDO, POLEGADA, IDF, 3A, SMS |
|
Opere: |
Pneumático, manual |
|
Certificado: |
FDA, CE |
Desenho
Válvula de segurança manual (extremidades da solda)
| Tamanho | D | DN | L | H | H1 | H2 |
| 1" | 25,4 | 22,4 | 50 | 216 | 260 | 269 |
| 1,25” | 31,8 | 28,8 | 55 | 218 | 260 | 269 |
| 1,5" | 38,1 | 35,1 | 60 | 222 | 266 | 309 |
| 2" | 50,8 | 47,8 | 70 | 265 | 300 | 350 |
| 2,5" | 63,5 | 59,5 | 80 | 297 | 340 | 392 |
| 3" | 76,2 | 72,2 | 99 | 339 | 370 | 507 |
Válvula de segurança manual (extremidades da braçadeira)
| Tamanho | D | DN | L | H | H1 | H2 |
| 1" | 50,5 | 22,4 | 62,7 | 228,5 | 260 | 269 |
| 1,25” | 50,5 | 28,8 | 67,7 | 230,5 | 260 | 269 |
| 1,5" | 50,5 | 35,1 | 72,7 | 234,5 | 266 | 309 |
| 2" | 64 | 47,8 | 82,7 | 277,5 | 300 | 350 |
| 2,5" | 77,5 | 59,5 | 92,7 | 309,5 | 340 | 392 |
| 3" | 91 | 72,2 | 111,7 | 351,5 | 370 | 507 |
Princípio de funcionamento
1. Através da mola a ajustável a pressão.
2. Quando a pressão na tubulação exceder à pressão especificada, a válvula aberta automaticamente para fazer o fluxo líquido a fim reduzir a pressão.
Tipo da válvula de segurança opcional
válvula de segurança da liberação 1.Manual rápida

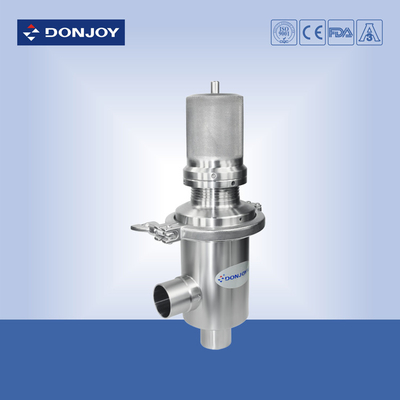

válvula 2.Safety (padrão)

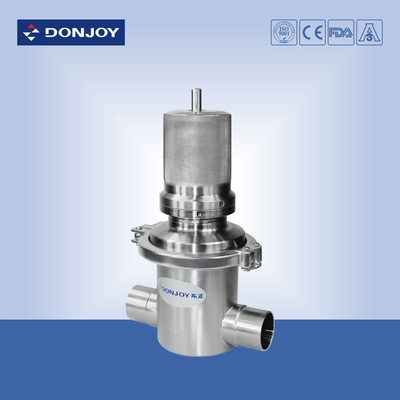

3. válvula de segurança de quatro vias
válvula de segurança da liberação 4.Pneumatic rápida
