Lugar de origem:
CHINA
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
TUL/TUR
contacte-nos
Vídeo

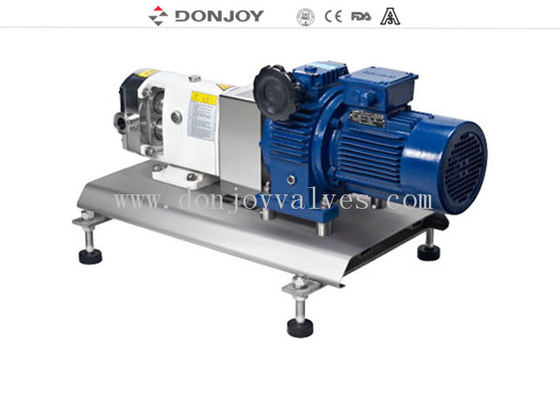

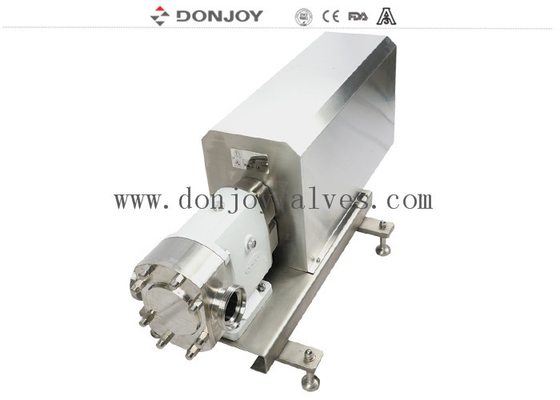

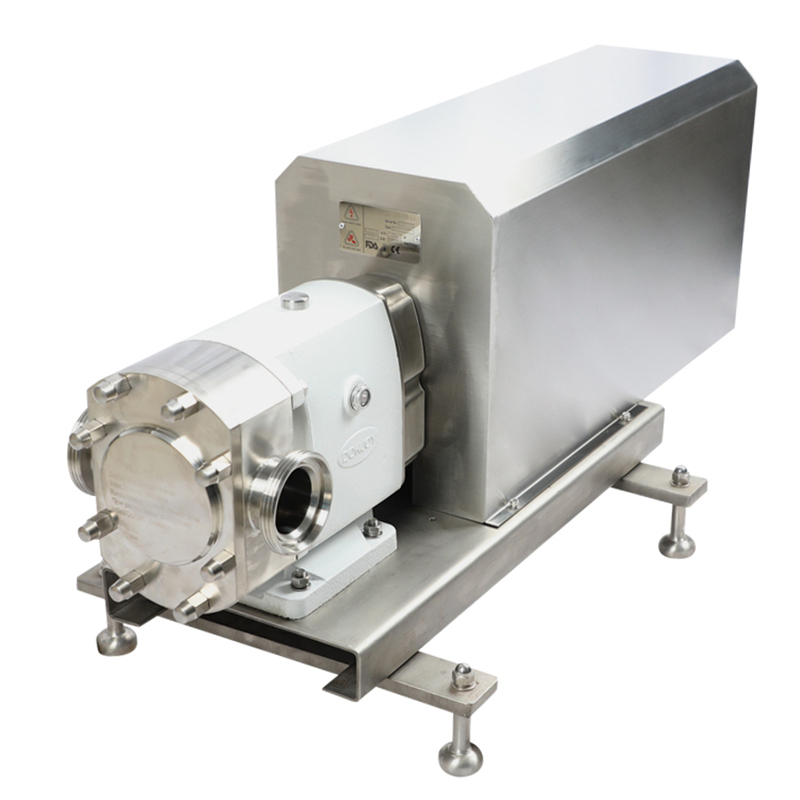

Bomba de lóbulo de pureza TUL-20 de alta viscosidade com tampa do motor
Característica técnica
A. Transmissão Maual Continuamente Variável
B. Cnversor de frequência ajusta a caixa de engrenagens do motor
C. Transmissão de saída de velocidade fixa
Descrição
Opções
1. Selo mecânico: SIC/SICE/EPDM, TC/TC, EPDM
2. Vedação única, vedação mecânica dupla
3. Rotores: 2 rotores de saída, 3 rotores de saída, rotores borboleta, rotores borboleta simples
4. Junta: FPM(Viton),NBR, EPDM
5. Válvula de alívio na tampa frontal ou desvio externo
6. Válvula de segurança embutida
7. Revestimento térmico da face final
8. Jaqueta térmica completa
9. Série TUR Vertical ou Série TUL Horizontal
10. Diferentes unidades e correções
11. Montagem em placa de base de aço inoxidável
12. Conexão: Braçadeira (DIN32676,3A,ISO), Rosca (DIN,SMS,RJT,IDF), Solda de topo, Flange
13. Frequência do motor tipo B5 50 Hz, 60 Hz
14. Tensão(v)220-240, 360-400, 420-460, 630-690
Especificações
|
Nome do Produto: |
Bomba de lóbulo rotativo TUL-60 com motor de ajuste manual mecânico com motor para mel |
|
Material: |
SS304/SS316L/1.4301/1.4404 |
|
Material de vedação: |
SIC/SIC/EPDM (Padrão, aprovação da FDA) |
|
Máx.Fluxo: |
62m3/h/395 GPM |
|
Pressão máxima: |
12bar/174PSI |
|
Máx.rev: |
1450 rpm |
|
Tipo de rotor: |
2 folhas, 3 folhas, borboleta, borboleta sinalizadora |
| Instalação | Pode ser instalado com conversor de frequência |
| conversor de frequência | Opcional |
|
Selo mecânico: |
SIC/SiC/EPDM (Padrão) |
|
Tensão: |
110V, 220V, 380V |
|
Motor: |
ABB, SEW, 50 Hz/60 Hz |
|
Tratamento da superfície: |
Interior polido e jato de areia por fora |
|
Conexão disponível: |
Braçadeira, solda de topo com rosca, flange |
|
Padrão disponível: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
Operado: |
Elétrico |
|
Certificado: |
3A/54-02 (1580), PED/97/23/CE, |
|
Escopo de aplicação: |
Laticínios, alimentos, bebidas, farmácia, cosméticos, etc. |
Design e recursos
1. TUL horizontal, TUR Vetrical
2. Construção de eixo descoberto
3. Projeto higiênico de fixação dos rotores
4. Selo mecânico sanitário, fácil limpeza e manutenção
5. Aplicado à limpeza CIP e esterilização sic
6. de acordo com o padrão EUA 3A
Formulários
Esta bomba é ideal para a transferência de meios viscosos e de baixa viscosidade nas indústrias de processamento de alimentos, cosméticos e farmacêutica.
Princípios
1. À medida que os lóbulos giram, o espaço no lado da sucção aumenta à medida que um lóbulo se distancia do outro, criando assim um vácuo parcial que atrai o fluido para a câmara da bomba.
2. À medida que são girados pelos eixos, cada lóbulo é preenchido consecutivamente e o fluido é deslocado para o lado de entrega. Os pequenos espaços entre as vestes e entre os lóbulos e as paredes do corpo da bomba garantem que os espaços sejam devidamente preenchidos.
3. O corpo da bomba está completamente cheio e o fluido escapa pelos dentes dos lóbulos e é forçado contra as paredes dos espaços.O que contribui para a ação da bomba.
CONEXÃO DE ENTRADA E SAÍDA DA BOMBA
Modelo e peso da bomba
| PModelo UMP | Torque do eixo de entrada (NM) | Carga radial axial máxima (N) | Tamanho da conexão do diâmetro interno [milímetros] |
Tamanho teórico máximo recomendado de partícula macia [milímetros] |
Peso da bomba nua [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47,8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47,8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59,5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72,2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72,2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72,2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97,6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Curva da bomba de lóbulo
Desenho da bomba lobular
Vantagem competitiva
“DONJOY é a única empresa que passou nove séries de produtos pela organização americana de certificação 3A no campo de bombas e válvulas sanitárias asiáticas.”
