Lugar de origem:
CHINA
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
TUL/TUR
contacte-nos

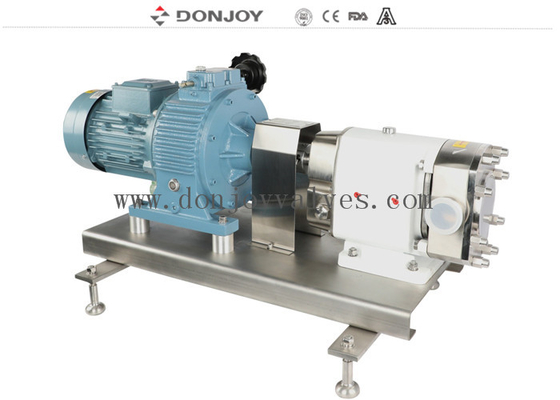

A bomba giratória do lóbulo TUL-60 com manual mecânico ajusta o motor com o motor para o mel
Característica técnica
Transmissão continuamente variável de A. Maual
B. Frequência Cnverter ajusta a caixa de engrenagens do motor
Transmissão da saída da velocidade de C. Fixo
Descrição
Opções
1. selo mecânico: SIC/SICE/EPDM, TC/TC, EPDM
2. único selo, selo mecânico dobro
3. rotores: 2 rotores da licença, 3 rotores da licença, rotores da borboleta, únicos rotores da borboleta
4. gaxeta: FPM (Viton), NBR, EPDM
5. válvula de escape no desvio externo da capa r
6. válvula de segurança do acessório
7. revestimento do calor da Fim-cara
8. revestimento completo do calor
9. série vertical de TUR ou TUL Series horizontal
10. movimentações e reparos diferentes
11. conjunto em uma placa de base de aço inoxidável
12. Conexão: Braçadeira (DIN32676,3A, ISO), Threaad (RUÍDO, SMS, RJT, IDF), solda de extremidade, flange
13. Tipo frequência 50HZ do motor do motor de B5, 60HZ
14. Tensão (v) 220-240, 360-400, 420-460, 630-690
Especificações
Nome do produto: |
A bomba giratória do lóbulo TUL-60 com manual mecânico ajusta o motor com o motor para o mel |
Material: |
SS304/SS316L/1.4301/1.4404 |
Material do selo: |
SIC/SIC/EPDM (padrão, aprovação de FDA) |
Máximo Fluxo: |
62m3/h/395 GPM |
Max.pressure: |
12bar/174PSI |
O máximo rev: |
rmp 1450 |
Tipo do rotor: |
2-leaves, 3-leaves, borboleta, borboleta do sinal |
A instalação | Podia ser instalado com conversor de frequência |
conversor de frequência | Opcional |
Selo mecânico: |
SIC/SiC/EPDM (padrão) |
Tensão: |
110V, 220V, 380V |
Motor: |
ABB, COSTURAM, 50hz/60hz |
Tratamento de superfície: |
Lustrado interno e para limpar com jato de areia a parte externa |
Disponìvel conexão: |
Braçadeira, solda de extremidade da linha, flange |
Disponìvel padrão: |
RUÍDO, SMS, 3A, RJT, ISO/IDF |
Operado: |
Eclético |
Certificado: |
3A/54-02 (1580), PED/97/23/EC, |
Espaço de aplicação: |
Leiteria, alimento, bebida, farmácia, cosmético, etc. |
Projeto e características
1. TUL horizontal, Vetrical TUR
2. Desencapado-eixo Consturction
3. projeto higiênico do attachement dos rotores
4. selo mecânico sanitário, limpeza fácil e maintenace
5. aplicado à limpeza e sic ao Sterlization do CIP
6. de acordo com o padrão dos EUA 3A
Aplicações
Esta bomba é negócio para transferência de meios viscosos assim como baixos-wiscous na transformação de produtos alimentares, nos cosméticos e nas indústrias farmacêuticas.
Princípios
1. Como os lóbulos gerencie, o espaço no lado do suciton increasese como um lóbulo é afastado de outro, assim criando um vácuo parcial que tire o líquido dentro à câmara da bomba.
2. Enquanto são girados pelos eixos, cada lóbulo está enchido consecutivamente e o líquido é deslocado ao lado da entrega. As diferenças pequenas entre as vestes e entre os lóbulos e as paredes do corpo de bomba para assegurar-se de que os espaços estejam enchidos devidamente.
3. O alojamento da bomba ompletely é enchido e os escapes fluidos através dos dentes dos lóbulos e forçado contra as paredes dos espaços. Qual contribui ao aciton da bomba.
Os rotores da bomba escolhem
CONEXÃO DA BOMBA INLET&OUTLET
Modelo e peso da bomba
Modelo da BOMBA | Torque entrado do eixo (nanômetro) | Carga radial axial máxima (N) | Tamanho interno da conexão do diâmetro [milímetro] |
Tamanho de partícula macio teórico máximo recomendado [milímetro] |
Peso desencapado da bomba [quilogramas] |
STUL-10 | 15 | 224 | 22,4 | 6 | 12 |
TUL-20 | 60 | 750 | 22,4 | 10 | 32 |
TUL-23 | 60 | 750 | 35,1 | 20 | 34 |
TUL-25 | 60 | 750 | 47,8 | 20 | 39 |
TUL-30 | 123 | 1237 | 47,8 | 25 | 60 |
TUL-35 | 123 | 1237 | 59,5 | 25 | 63 |
TUL-55 | 123 | 1237 | 66 | 25 | 65 |
TUL-60 | 123 | 1237 | 72,2 | 25 | 68 |
TUL-70 | 416 | 2588 | 72,2 | 40 | 151 |
TUL-80 | 416 | 2588 | 72,2 | 40 | 151 |
TUL-100 | 416 | 2588 | 97,6 | 40 | 160 |
TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Curva da bomba do lóbulo
Desenho da bomba do lóbulo
Vantagens competitivas
“DONJOY é a única empresa que passa nove séries de produtos pela organização americana da certificação 3A nas bombas sanitárias asiáticas e as válvulas colocam.”
