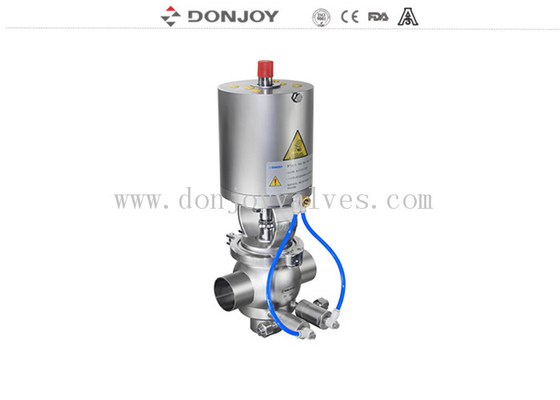

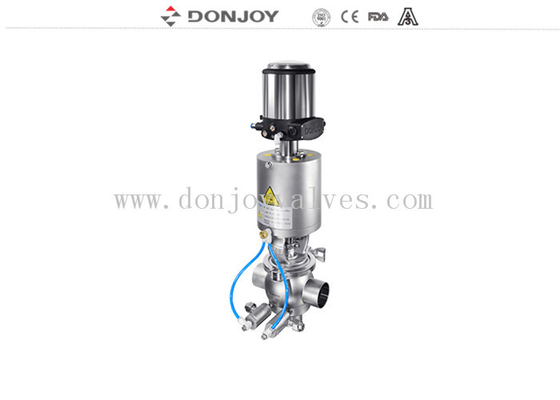

Válvula de SS316L Seat dobro Mixproof com o Ctop com CIP e SORVO, E-C Series
Especificação
| O produto molhou as peças | AISI 316L |
| Outras peças de aço inoxidável | AISI 304 |
| Material de Seat (defeito) | EPDM, FDA177.2600 |
| Material de Seat (opção) | FPM (Viton), FDA177.2600 |
| Conexões de extremidade | extremidade-soldado, tri braçadeira, flange |
| Pressão de trabalho máxima | 145psi (10bar) |
| Pressão de trabalho mínima | vácuo absoluto |
| Temperatura de trabalho | 14°F a 266°F (- 10 a 130°C), 284°F (140°C) cronometram para breve a esterilização. |
| Revestimento interno | Ra 32μin (0.8μm) como o defeito, Ra 16μin (0.4μm) como melhor. |
| Revestimento externo | limpar com jato de areia, ou outro mediante solicitação. |
| Tipos do atuador pneumático | Normalmente fechado (NC) – ar a abrir e saltar para fechar-se; |
| (NÃO) – ar normalmente aberto a fechar-se e saltar para abrir; | |
| De avião a avião (AA) – ar a abrir, ar a fechar-se. | |
| Pressão de ar do atuador | 79-102 libras por polegada quadrada (barra 5,5 bar-7) |
| Unidades para o controle inteligente e a indicação | controle da C-parte superior |
| controle da IL-parte superior (Positioner) | |
| Conexão elétrica | |
| Conexão do ônibus de AS-I |
Características de projeto
●Fonte externo do CIP
●Defeito com o atuador pneumático normalmente fechado
●Projeto compacto e robusto, corpos esféricos forjados
●Projeto equilibrado da pressão
●O corpo de uma peça só & o corpo apertado para escolhem de
●Uma vasta seleção de combinações diferentes do corpo.
●Desmontagem fácil liberando a braçadeira
●Peças da limpeza/esterilização para opções
●hidráulico de 100% testado/100% inspecionado
Aplicações
◆A válvula pneumática do assento dobro está projetada encontrar-se quando há dois que o produto diferente corre através da mesma válvula, garantia para impedir a mistura fluida e para ser conveniente para monitorar a condição de trabalho. A válvula é usada nos produtos láteos, nas bebidas, na cerveja, e nas outras exigências da pureza alta dos sistemas de encanamento do processo.
◆Esta válvula é normalmente fechada (NC) remotamente sendo controlado através de ar comprimido. Esta válvula companied com as duas válvulas pneumáticas pequenas (normalmente abertas) para monitorar do escapamento do selo da válvula
◆Plue (interior superior da haste de uma válvula do changever) tem dois selos, que forma uma câmara do escapamento entre se. Os fluxos médios do escapamento na câmara e descargas através da válvula do detector. O ar de fornecimento ao atuador pode fazer a válvula limpa no lugar. Durante a limpeza, fluxos fluidos diretamente à tomada. Esta válvula é unsensitive ao efeito do martelo de água
Princípios de funcionamento
●Esta válvula é normalmente fechada (NC), ar comprimido direto comandado por controle remoto. Esta válvula companied com as duas válvulas pneumáticas pequenas, uma para monitorar, outra para o CIP.
●A tomada (interior superior da haste do para desviar a válvula) tem dois selos que formam uma câmara do escapamento entre se. O fluxo médio escapado na câmara, descargas através da válvula do detector. O ar da fonte ao atuador pode fazer a válvula limpa no lugar (para ver figura 2).
●Sob a limpeza, fluxo fluido diretamente à tomada. Esta válvula é unsensitive ao efeito do martelo de água.
Desenho
Conbine do corpo de válvula
Seleção da função
Igualmente use para o distribuidor, exemplos de um distribuidor padrão
