Lugar de origem:
CHINA
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
Não.
contacte-nos
Vídeo
Vídeo
Vídeo

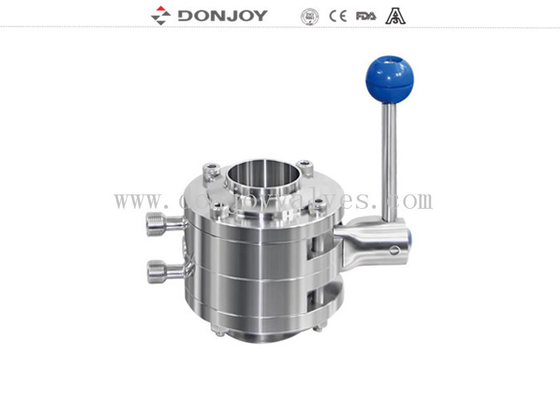

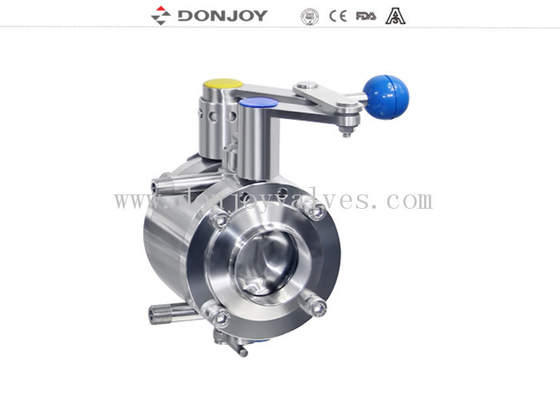

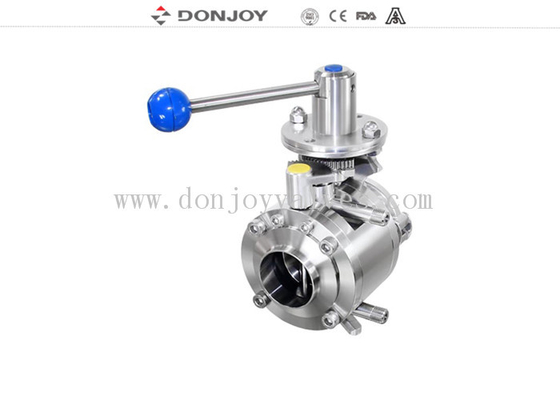

DONJOY Economy Válvula de borboleta sanitária à prova de mistura de aço inoxidável tipo B para fabricação de cerveja em casa
Especificações técnicas:
1 válvula 2 proteção de vedação
O vazamento pode ser drenado para evitar a contaminação do meio
A cavidade da válvula pode ser limpa por CIP
Vazou visível
Pressão Máx.: 10Bar(DN25-DN100), 8Bar (DN125-DN150), 5Bar(DN200-DN300)
Temperatura de trabalho: -10C° a +130 Graus (EPDM)
Tamanho: DN25 - DN100, 1" - 4"
Funcionamento: Pneumático/manual intercambiável
Caixa de controle: C-TOP
Vedação:EPDM (padrão) FPM/SILICONE/NBR,FDA177.2600
Especificações:
|
Nome do Produto: |
Válvula de borboleta à prova de mistura manual de soldagem tipo B |
|
Material do corpo da válvula: |
SS304/316L |
|
Material do selo: |
EPDM (padrão) FPM/SILICONE/NBR, FDA177.2600 |
|
Pressão máxima de trabalho: |
10Bar |
|
Temperatura máxima de trabalho: |
120 graus C |
|
Tamanho disponível: |
DN25-DN100, 1"-4" |
|
Conexão disponível: |
Braçadeira/soldagem/rosca/conexão especial |
|
Padrão disponível: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Operado: |
Manual, Pneumático, Elétrico |
|
Lidar com o aplicativo: |
Alça de duas posições, alça de três posições, puxador de quatro posições alça, alça de plástico multiposições e multiposiçõesalça de aço inoxidável |
|
Ao controle: |
Posicionador de válvula inteligente / controle C-TOP / sensor de posição |
|
Certificado: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Escopo do aplicativo: |
Laticínios, alimentos, bebidas, farmácia, cosméticos, etc |
|
Modelo de cabo plástico multiposições: |
NÃO.VSB04 / NO.VSB06 / NO.VSB08 |
|
Instalação do punho: |
De um lado da válvula |
Princípios operacionais
1. A válvula borboleta pode ser operada automaticamente através do atuador ou manualmente com a alça
2. O manípulo bloqueia a válvula na Posição Aberta ou Fechada, Certamente, existe a outra posição disponível
3. O atuador empurra o pistão do movimento axial em 90 graus para que ele controle a válvula borboleta.
Design e recursos
Inscrição
A válvula borboleta à prova de mistura como elemento de processo para a separação de meios é adequada para uma variedade de aplicações:
1 Em sistemas CIP para separação de mídia CIP
2. Em processos de descarga
3. Na gestão da água
4. Como válvula de fechamento de seção de tubo para separar meios
5. Na gestão CIP/Gás (cervejarias)
6. Em tanques de armazenamento para separação de produto/CIP
7. Como válvula de retorno CIP em uma matriz de válvula
8. Preferencialmente adequado para meios líquidos e gasosos sem matéria/partículas em suspensão.
Conexão
Fixado, soldado e rosqueado etc.
Detalhes da embalagem
Pacote de bolhas para cada válvula.
A embalagem externa é caixa ou caixas de madeira compensada.
Ou conforme a solicitação dos clientes.
Detalhes da Entrega
Geralmente dentro de 20 dias após o recebimento do adiantamento T/T.
Torque operacional (NM)
|
DN25/1” |
DN40/1,5” |
DN50/2” |
2,5” |
DN65 |
3” |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Várias alças:
1. Puxe a alça
2. Alça de várias posições (plástico azul)
3. Alça de várias posições (aço sem aço) travável
|
Tamanho |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0,5-1,5" |
126 |
20.2 |
8 |
|
|
DN50 |
2” |
133 |
22.2 |
10 |
|
|
DN65 |
2,5-3" |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3,5-4" |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6" |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12" |
284 |
30.2 |
14 |
|
Tamanho |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0,5-1,5" |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
2"-3" |
164 |
22.2 |
10 |
|
|
DN80-DN100 |
3,5-4" |
164 |
22.2 |
11 |
|
Tamanho |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0,5-1,5" |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
2"-3" |
166 |
22.2 |
10 |
|
|
DN80-DN100 |
3,5-4" |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
5"-6" |
166 |
30.2 |
14 |
Etiqueta : Válvula de borboleta sanitária.Válvula borboleta DONJOY Mixproof, válvulas sanitárias
