Lugar de origem:
CHINA
Marca:
DONJOY
Certificação:
CE/FDA/ISO/3A
Número do modelo:
NO.VSJ100N1
contacte-nos

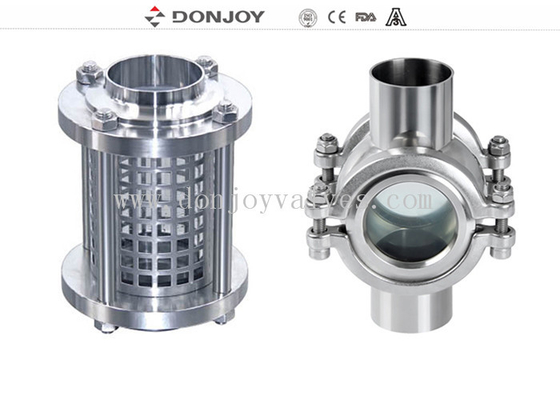

Vidros de vista de solda de aço inoxidável do tanque de DONJOY 304 com vidro moderado Borosilicate para o processo do alimento
Detalhe rápido

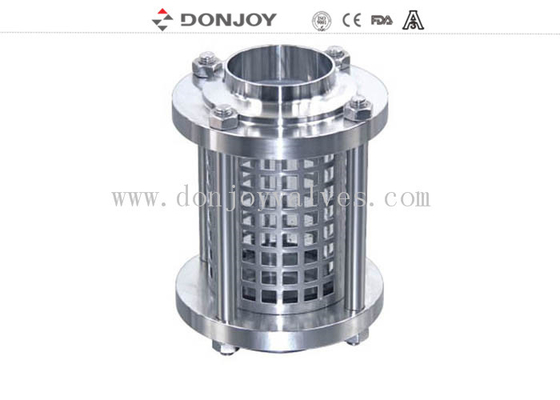

Vidro de vista tubular, vidro de vista reto, vidro de vista de quatro vias
Tamanho: DN10-DN300/0.5” - 12"
Gaxeta: EPDM, NBR, FPDM
Pressão de funcionamento: 10Bar
Especificação
Produto |
Vidro de vista Inline |
Material do corpo de válvula: |
SS304/SS316L/1.4301/1.4404 |
Material do selo: |
EPDM, NBR, FPM |
Vidro de vista: |
Borosilicate de vidro moderado |
Max.temperature: |
-10 a 120 graus |
Bateria: |
Não |
Disponível conexão: |
Braçadeira, linha, solda, RUÍDO, SMS, IDF |
Padrão disponível: |
RUÍDO, SMS, 3A, ISO |
Certificado: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
Espaço de aplicação: |
Leiteria, alimento, bebida, farmácia, cosmético, etc. |
Detalhes de empacotamento: |
Caixa da madeira compensada ou personalizado. Ou conforme o pedido dos clientes |
Detalhes da entrega: |
10-20 dias |
Desenho
POLEGADA
Tamanho | H | D | D1 | DN |
1/2” | 140 | 78 | 12,7 | 9,4 |
3/4" | 140 | 78 | 19,1 | 15,8 |
1" | 140 | 78 | 25,4 | 22,4 |
1 1/4" | 140 | 78 | 31,8 | 28,8 |
1 1/2” | 140 | 86 | 38,1 | 35,1 |
2" | 142 | 102 | 50,8 | 47,8 |
2 /12” | 146 | 115 | 63,5 | 59,5 |
3" | 146 | 124 | 76,2 | 72,2 |
3 1/2” | 150 | 139 | 89 | 85 |
4" | 156 | 154 | 101,6 | 97,6 |
5" | 170 | 185 | 133 | 127 |
6" | 180 | 215 | 147 | 153 |
RUÍDO
Tamanho | H | D | D1 | DN |
DN10 | 140 | 78 | 13 | 10 |
DN15 | 140 | 78 | 18 | 15 |
DN20 | 140 | 78 | 22 | 19 |
DN25 | 140 | 78 | 28 | 25 |
DN32 | 140 | 86 | 34 | 31 |
DN40 | 140 | 90 | 40 | 37 |
DN50 | 142 | 102 | 52 | 49 |
DN65 | 146 | 124 | 70 | 66 |
DN80 | 150 | 139 | 85 | 81 |
DN100 | 156 | 154 | 104 | 100 |
DN125 | 170 | 185 | 129 | 125 |
DN150 | 180 | 215 | 154 | 150 |
Aplicação
O vidro de vista reto e o vidro de vista de quatro vias são compreendidos de um quadro de aço inoxidável e de um vidro moderado. Com ela, o operador pode observar o fluxo do líquido claramente e precisamente no campos das indústrias químicas do alimento, dos cosméticos, as farmacêuticas e as finas.
Tamanho de 1" - 12" a DN25--DN300 o vidro pode ser instalado no equipamento através das braçadeiras.
