10" sanitário válvulas de borboleta pneumáticas com o atuador de alumínio ativo dobro 304 316L de aço inoxidável

10" sanitário válvulas de borboleta pneumáticas com o atuador de alumínio ativo dobro 304 316L de aço inoxidável

Válvula de borboleta sanitária

válvulas de borboleta inoxidáveis

Lugar de origem:

China

Marca:

DONJOY

Certificação:

CE,3A,FDA

Número do modelo:

NO.CDF100Q2

contacte-nos

Peça umas citações
Detalhes do produto
Nome do produto:
Válvula de borboleta
Materiais:
304 / 316L
Tamanho:
DN10 - DN300, 1/2” - 12"
Operação:
Pneumático
Conexão:
Soldado
Característica:
Com atuador de alumínio
Estrutura:
borboleta
Termos do pagamento & do transporte
Quantidade de ordem mínima
1
Preço
negotiation
Detalhes da embalagem
Caixa da caixa ou caixa de madeira
Tempo de entrega
10-30 DIAS DE TRABALHO
Termos de pagamento
T/T, LC, cartão de crédito
Descrição do produto

Válvulas de borboleta pneumáticas sanitárias 10" com o atuador de alumínio ativo dobro 304 316L de aço inoxidável



Especificações

Nome do produto:

10" sanitário válvulas de borboleta pneumáticas com o atuador de alumínio ativo dobro 304 316L de aço inoxidável

Material do corpo de válvula:

SS304/316L

Material do selo:

EPDM (padrão) FPM/SILICON/NBR, FDA177.2600



Max Working Pressure:

10Bar

Temperatura de Max.Working:

120 graus C



Tamanho disponível:

DN10-DN300, 1/2” - 12"

Conexão disponível:

Braçadeira/solda/linha/flange/conexão especial

Padrão disponível:

3A/DIN/SMS/RJT/ISO/IDF

Operado:

Pneumático

Controle:

Sensor esperto do controle/posição do positioner da válvula/C-TOP

Certificado:

3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO

Espaço de aplicação:

Leiteria, alimento, bebida, farmácia, cosmético, etc.

Detalhes de empacotamento:

Bloco de bolha para cada válvula. Fora da embalagem é a caixa ou

caixas da madeira compensada. Ou conforme o pedido dos clientes.

Detalhes da entrega:

Geralmente no prazo de 20 dias após ter recebido o sinal de T/T.

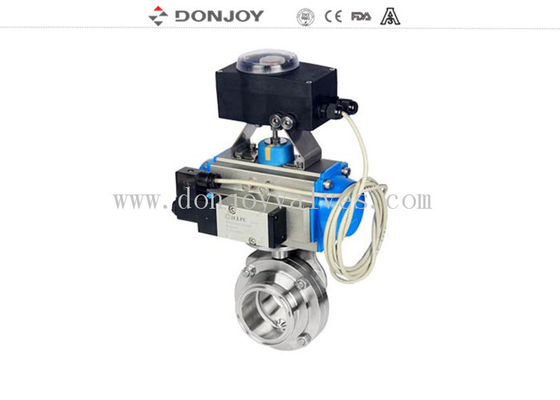

10" sanitário válvulas de borboleta pneumáticas com o atuador de alumínio ativo dobro 304 316L de aço inoxidável 0

Dados

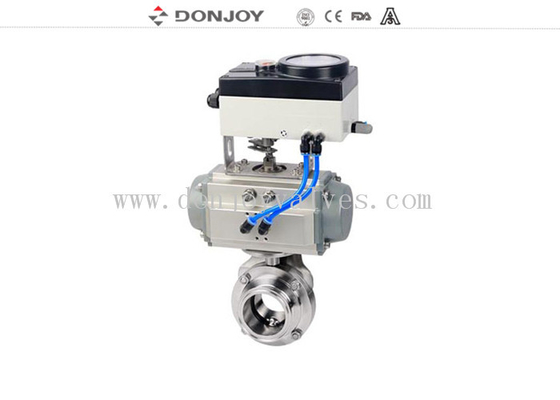

10" sanitário válvulas de borboleta pneumáticas com o atuador de alumínio ativo dobro 304 316L de aço inoxidável 1

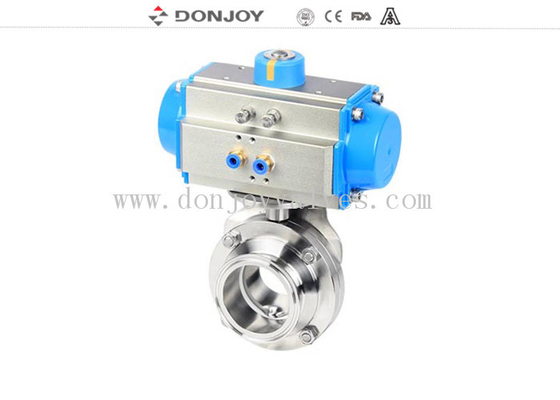

10" sanitário válvulas de borboleta pneumáticas com o atuador de alumínio ativo dobro 304 316L de aço inoxidável 2

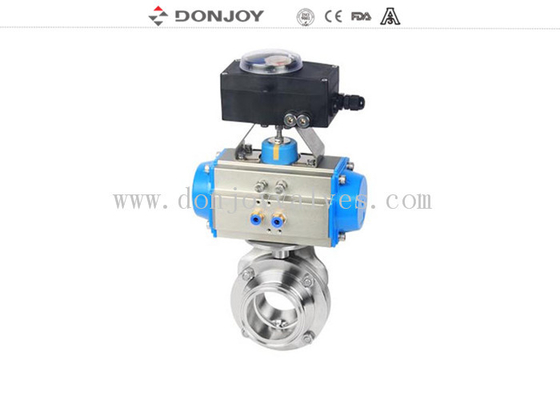

10" sanitário válvulas de borboleta pneumáticas com o atuador de alumínio ativo dobro 304 316L de aço inoxidável 3



Data do atuador pneumático

10" sanitário válvulas de borboleta pneumáticas com o atuador de alumínio ativo dobro 304 316L de aço inoxidável 4

Tabela de efeito duplo do torque do atuador pneumático
Tamanho Torque (N.M) Recomende o tamanho da válvula
Válvula de borboleta Válvula de bola válvula de bola de 3 maneiras Válvula industrial
DJ052 21

DN10-DN50,

0,5" - 2"

DN10-DN32,

0,5" - 1,25”

N/M N/M
DJ063 37

DN65-DN80,

2,5" - 3,5"

DN40-DN50,

1,5" - 2"

DN25-DN32,

1" - 1,25”

DN25,1”
DJ075 59 DN100,4” 2,5"

DN40-DN50,

1,5" - 2"

DN32-DN40,

1,25” - 1,5"

DJ083 74

DN125-DN150,

5" - 6"

DN65,3” DN65,2.5” DN50,2”
DJ092 114 DN200,8” DN80 3" DN65,2.5”
DJ105 170

DN250-DN300,

10" - 12"

DN100,4” DN80 DN80,3”
DJ125 292 N/M DN125,5” DN100,4” DN100,4”
DJ140 439 N/M DN150,6” N/M DN150,6”
DJ160 669 N/M DN200,8” N/M DN200,8”



Única tabela ativa do torque do atuador pneumático
Tamanho Torque (N.M) Recomende o tamanho da válvula
Válvula de borboleta Válvula de bola válvula de bola de 3 maneiras Válvula industrial
DJ052-S 12.5-8.5

DN10-DN32,

0,5" - 1,25”

DN10-DN15,

0,5" - 0,75"

N/M

DN10-DN15,

0,5" - 0,75"

DJ063-S 21.2-13.7

DN40-DN50,

1,5" - 2"

DN25,1”



DN25,1” DN25,1”
DJ075-S 292.2-21.2 DN65,2.5” - 3" DN32,1.25”

DN32,1.25”



DN32-1.25
DJ083-S 46.5-31.6 DN80,3.5” DN401.5” DN40,1.5” DN40,1.5”
DJ092-S 69.3-46.7 DN100,4” DN50,2” DN50,2” DN50,2”
DJ105-S 99-63

DN200-DN250



DN65,2.5” N/M DN65,2.5”
DJ125-S 159-105 N/M DN80,3” DN80,3” N/M
DJ140-S 260-172 N/M DN100,4” DN100,4” DN80,3”
DJ160-S 422-279 N/M N/M N/M DN100,4”



Material
O material conectado com o outro: AISI 316L/1,4404
O material na outra parte: AISI 304
Anel do selo: EPDM FDA 177,2600
Revestimento da superfície de Inernal: ≤ 0.8μm do Ra
Revestimento de superfície externo: CNC que faz à máquina muito bem


Opções
Gaxeta: NBR/MVQ/FPM
Atuador pneumático da atuação dobro
Sensor de posição indutivo
C - cabeça de controle SUPERIOR
Sensor de posição
Tipo de conexão: SMS, RJT, RUÍDO, 3A, etc. do ISO, apertado, soldada e rosqueado.


Seleção do punho
punho da Dois-posição;
punho da três-posição;
punho da tração da quatro-posição;
punho plástico da multi-posição;
punho de aço inoxidável da multi-posição;


Detalhes de empacotamento
Bloco de bolha para cada válvula.
Fora da embalagem são as caixas da caixa ou da madeira compensada.
Ou conforme o pedido dos clientes.


Detalhes da entrega
Geralmente no prazo de 20 dias após ter recebido o sinal de T/T.
