Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
STUL/STUR
contacte-nos

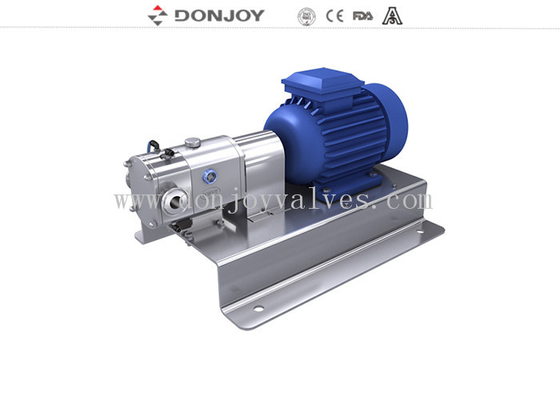

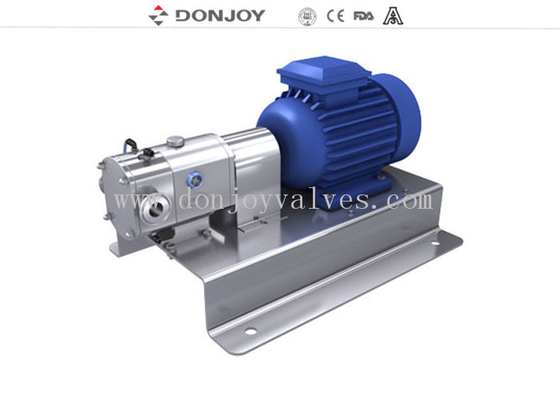

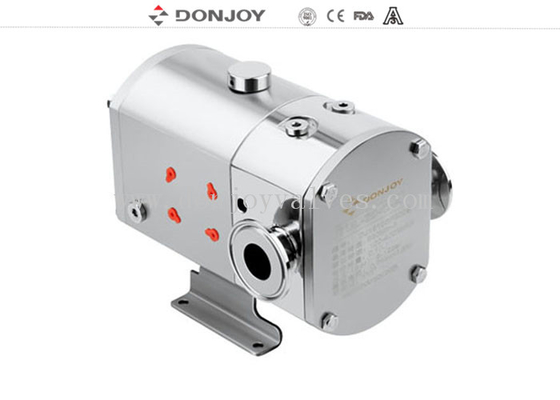

Bombas altas da pureza da viscosidade, mini bomba giratória do lóbulo para o queijo e transferência do iogurte do soro
Especificações
Nome do produto: |
Bomba giratória do lóbulo do deslocamento positivo horizontal |
Material: |
SS316L/1.4301/1.4404 inteiro |
Material do selo: |
EPDM (padrão, aprovação de FDA) |
Máximo Fluxo: |
3000L/H |
Max.pressure: |
12bar/174PSI |
Temperatura de trabalho máxima: |
150 F C/302 |
Máximo rev: |
rmp 1450 |
Tipo do rotor: |
3 rotores da licença, rotor da licença 6 |
Selo mecânico: |
SIC/SiC/EPDM (padrão) |
Poder do motor: |
0.75kw, 1.5kw, 2.2kw, 3.0kw |
Opção da selagem: |
Único selo mecânico sanitário Selo mecânico dobro com sistema de refrigeração |
Motor: |
ABB, COSTURAM, 50hz/60hz |
Tratamento de superfície: |
Lustrado interno e limpa com jato de areia fora |
Conexão disponível: |
Braçadeira, solda de extremidade da linha, flange |
Padrão disponível: |
RUÍDO, SMS, 3A, RJT, ISO/IDF |
Operado: |
Eclético |
Espaço de aplicação: |
Leiteria, alimento, bebida, farmácia, cosmético, etc. |

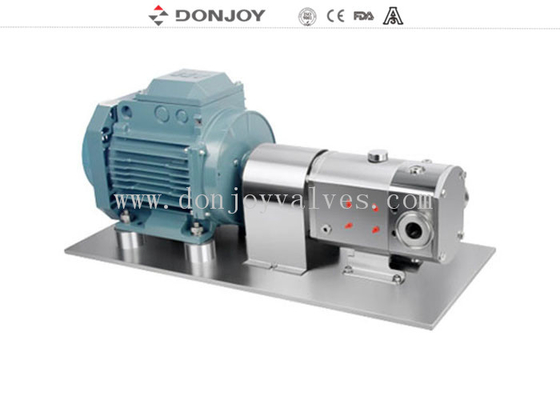

Estrutura | Montado em uma placa de base de aço inoxidável |
Opcional | Tensão (v) 220-240,360-400,420-460,630-690 |
Descrição
Opções
1. selo mecânico: SIC/SICE/EPDM, TC/TC, EPDM
2. único selo, selo mecânico dobro
3. rotores: 2 rotores da licença, 3 rotores da licença, rotor da licença 6
4. Gaxeta: FPM (Viton), NBR, EPDM
5. revestimento do calor da Fim-cara
6. revestimento completo do calor
7. série vertical de TUR ou série horizontal de TUL
Vantagem:
A instalação e desmontagem simples
O eixo e o rotor adotam o projeto da conexão da ranhura, a instalação simples e a desmontagem
O reversible de dois sentidos, pode ser apenas sentido em mudança conseguido da rotação do motor
Pode ser usada para todos os tipos do meio da viscosidade do alto e baixo, sem configuração mudar
A tomada/entrada podia ser horizontais ou vertical, realizadas mudando a base somente
os rotores 3-leaves e 6 folhas que os rotores poderiam ser substituem sem a configuração em mudança
Aplicações
Esta bomba é negócio para transferência de meios viscosos assim como baixos-wiscous na transformação de produtos alimentares, nos cosméticos e nas indústrias farmacêuticas.
Princípios
1. Como os lóbulos gerenciem, o espaço no lado do suciton increasese como um lóbulo é afastado de outro, assim criando um vácuo parcial que tire o líquido dentro à câmara da bomba.
2. Enquanto são girados pelos eixos, cada lóbulo está enchido consecutivamente e o líquido é deslocado ao lado da entrega. As diferenças pequenas entre as vestes e entre os lóbulos e as paredes do corpo de bomba asseguram-se de que os espaços estejam enchidos devidamente.
3. O alojamento da bomba ompletely é enchido e os escapes do líquido através dos dentes dos lóbulos e é forçado contra as paredes dos espaços. Qual contribui ao aciton da bomba
Sentido de fluxo da mini bomba do lóbulo
Tabela da seleção
Tiragem

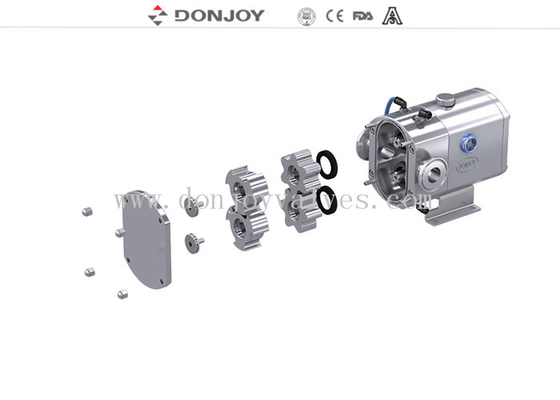

Manutenção e reparo
a manutenção da bomba do lóbulo, sem a oficina devido ao design compacto, pode ser feita facilmente e muito em um curto período de tempo no campo.
A separação da conexão elétrica no motor da bomba é exigida antes da manutenção da bomba. Depois que este processo é feito, a manutenção e o reparo da bomba podem ser feitos.
• A manutenção e a mudança dos lóbulos, o acoplamento entre a bomba e o motor e a bomba com linha conexões podem ser feitos com os parafusos sem remover a capa removida.
• Nesta seção, os lóbulos que são removidos facilmente, a limpeza e a manutenção podem ser executados.
• O corpo dianteiro para mudar o selo precisa de ser removido. A operação da festança do corpo igualmente pode ser executada em uma maneira simples.
• A parcela rosqueada do óleo do dreno do reservatório de óleo em intervalos periódicos é substituída pela abertura da tomada. Desta maneira, a vida rosqueada será monitorada para o aumento
• A limpeza necessária é feita depois que são removidos todas as peças
a parte traseira da maneira outra vez no corpo e na bomba montados é ativada. O sentido da rotação do motor quando comissão a bomba de acordo com conexões elétricas dever ser louca
