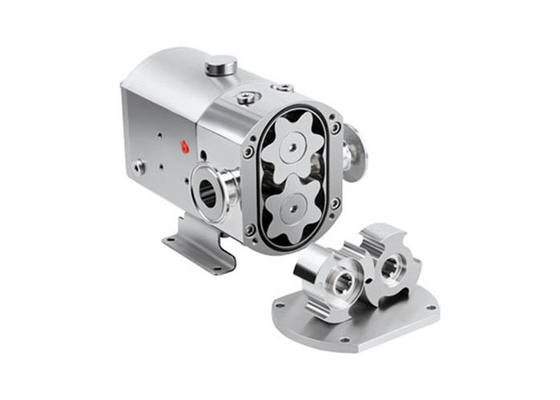

Bomba rotativa de lóbulos DONJOY Mini para transferência de queijo e iogurte de soro de leite
Especificações
|
Nome do produto:
|
Bomba rotativa de deslocamento positivo horizontal
|
|
Material:
|
Totalmente SS316L/1.4301/1.4404
|
|
Material da vedação:
|
EPDM (Padrão, aprovação FDA)
|
|
Vazão máxima:
|
3000L/H
|
|
Pressão máxima:
|
12bar/ 174PSI
|
|
Temperatura máxima de trabalho:
|
150 C / 302 F
|
|
Rotação máxima:
|
1450 rpm
|
|
Tipo de rotor:
|
Rotores de 3 lâminas, rotor de 6 lâminas
|
|
Vedação mecânica:
|
SIC/SiC/EPDM(Padrão)
|
|
Potência do motor:
|
0,75kw, 1,5kw, 2,2kw, 3,0kw
|
|
Opção de vedação:
|
Vedação mecânica sanitária simples/
Vedação mecânica dupla com sistema de refrigeração
|
|
Motor:
|
ABB, SEW, 50hz / 60hz
|
|
Tratamento de superfície:
|
Interno polido e jateado externamente
|
|
Conexão disponível:
|
Clamp, Rosca, Solda de topo, Flange
|
|
Padrão disponível:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Operado:
|
Elétrico
|
|
Escopo de aplicação:
|
Laticínios, alimentos, bebidas, farmácia, cosméticos, etc.
|
| Estrutura |
Montado em uma placa de base de aço inoxidável |
| Opcional |
Tensão (v) 220-240,360-400,420-460,630-690 |
Descrição
Opções
1. Vedação mecânica: SIC / SICE / EPDM, TC / TC, EPDM
2. Vedação simples, Vedação mecânica dupla
3. Rotores: rotor de 2 lâminas,Rotores de 3 lâminas, rotor de 6 lâminas
4. Junta: FPM (Viton), NBR, EPDM
5. Camisa de aquecimento de face final
6. Camisa de aquecimento completa
7. Série TUR vertical ou Série TUL horizontal
Vantagem:
Fácil instalação e desmontagem
O eixo e o rotor adotam o design de conexão estriada, fácil instalação e desmontagem
Reversível em duas direções, pode ser alcançado apenas mudando a direção da rotação do motor
Pode ser usado para todos os tipos de meios de alta e baixa viscosidade, sem alterar a configuração
Saída/entrada pode ser horizontal ou vertical, realizado apenas mudando a base
Rotores de 3 lâminas e rotores de 6 lâminas podem ser substituídos sem alterar a configuração
Aplicações
Esta bomba é ideal para a transferência de meios viscosos e de baixa viscosidade nas indústrias de processamento de alimentos, cosméticos e farmacêutica.
Princípios
1. À medida que os lóbulos giram, o espaço no lado da sucção aumenta à medida que um lóbulo se distancia de outro, criando assim um vácuo parcial que atrai o fluido para a câmara da bomba.
2. À medida que são girados pelos eixos, cada lóbulo é consecutivamente preenchido e o fluido é deslocado para o lado de entrega. As pequenas lacunas entre os lóbulos e entre os lóbulos e as paredes do corpo da bomba garantem que os espaços sejam devidamente preenchidos.
3. A carcaça da bomba é completamente preenchida e o fluido escapa através dos dentes dos lóbulos e é forçado contra as paredes dos espaços. O que contribui para a ação da bomba
Direção do fluxo da mini bomba de lóbulos
Tabela de seleção
Desenho
Manutenção e reparo
A manutenção da bomba de lóbulos, sem a oficina devido ao design compacto, pode ser feita com facilidade e em muito pouco tempo no campo.
A separação da conexão elétrica no motor da bomba é necessária antes da manutenção da bomba. Depois que este processo for concluído, a manutenção e o reparo da bomba podem ser feitos.
• Manutenção e troca de lóbulos, a conexão entre a bomba e o motor e a bomba com conexões de linha podem ser feitas com os parafusos sem remover a tampa frontal removida.
• Nesta seção, os lóbulos que são facilmente removidos, a limpeza e a manutenção podem ser realizadas.
• O corpo frontal para trocar a vedação precisa ser removido. A operação de revelação do corpo também pode ser realizada de maneira simples.
• A parte rosqueada do óleo do reservatório drena o óleo em intervalos periódicos é substituída pela abertura do plugue. Desta forma, a vida útil rosqueada será monitorada para aumento
• A limpeza necessária é feita depois que todas as peças são removidas
de volta ao corpo e a bomba montada é ativada. A direção de rotação do motor ao colocar a bomba em funcionamento de acordo com as conexões elétricas deve ser feita
