Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE,3A,FDA
contacte-nos

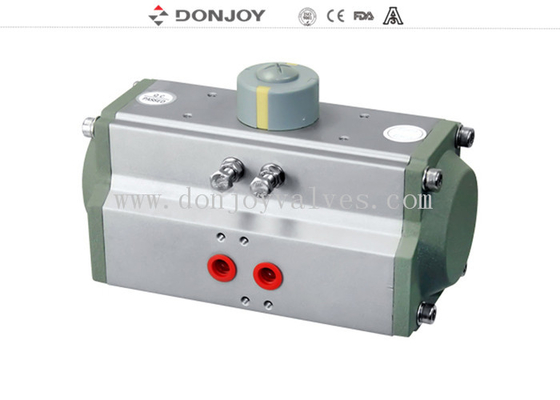

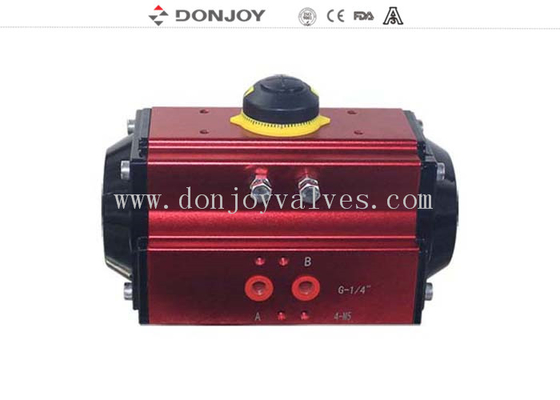

Do cilindro de alumínio horizontal do ar do atuador pneumático de DC24V único atuador de atuação
Especificação
Pressão de Max Air: 8Bar,
Pressão de ar da mistura: 2.5Bar
Temperatura de trabalho: -15 grau + a 150 graus
Suprimento de ar: Ar puro após seco ou a filtragem, gás não corrosivo
Única atuação ativa ou dobro
Única atuação: Mola de ar
Atuação dobro: Ar-ar
Atuador pneumático do cilindro do ar
Atuador pneumático horizontal
Material
Alumínio
Aplicação: Uso para que as válvulas diferentes controlem a válvula aberta e fechada
Ação: Ação dobro e única ação
Tamanho: DJ052/DJ063/DJ075/DJ083/DJ092/DJ0105/DJ125
Válvula diferente com o torque diferente para escolher o atuador
Estrutura

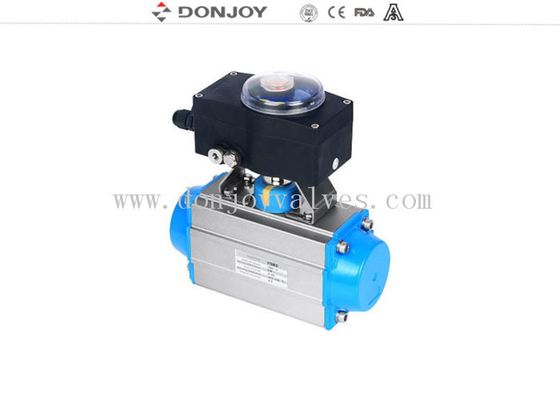

Com a unidade de controle elétrica.
| Tabela ativa dobro do torque do atuador pneumático | |||||
| Tamanho | Torque (N.M) | Recomende o tamanho da válvula | |||
| Válvula de borboleta | Válvula de bola | válvula de bola de 3 maneiras | Válvula industrial | ||
| DJ052 | 21 |
DN10-DN50, 0,5" - 2" |
DN10-DN32, 0,5" - 1,25” |
N/M |
N/M |
| DJ063 | 37 |
DN65-DN80, 2,5" - 3,5" |
DN40-DN50, 1,5" - 2" |
DN25-DN32, 1" - 1,25” |
DN25,1” |
| DJ075 | 59 | DN100,4” | 2,5" |
DN40-DN50, 1,5" - 2" |
DN32-DN40, 1,25” - 1,5" |
| DJ083 | 74 |
DN125-DN150, 5" - 6" |
DN65,3” | DN65,2.5” | DN50,2” |
| DJ092 | 114 | DN200,8” | DN80 | 3" | DN65,2.5” |
| DJ105 | 170 |
DN250-DN300, 10" - 12" |
DN100,4” | DN80 | DN80,3” |
| DJ125 | 292 | N/M | DN125,5” | DN100,4” | DN100,4” |
| DJ140 | 439 | N/M | DN150,6” | N/M | DN150,6” |
| DJ160 | 669 | N/M | DN200,8” | N/M | DN200,8” |
| Única tabela ativa do torque do atuador pneumático | |||||
| Tamanho | Torque (N.M) | Recomende o tamanho da válvula | |||
| Válvula de borboleta | Válvula de bola | válvula de bola de 3 maneiras | Válvula industrial | ||
| DJ052-S | 12.5-8.5 |
DN10-DN32, 0,5" - 1,25” |
DN10-DN15, 0,5" - 0,75" |
N/M |
DN10-DN15, 0,5" - 0,75" |
| DJ063-S | 21.2-13.7 |
DN40-DN50, 1,5" - 2" |
DN25,1”
|
DN25,1” |
DN25,1” |
| DJ075-S | 292.2-21.2 | DN65,2.5” - 3" | DN32,1.25” |
DN32,1.25”
|
DN32-1.25” |
| DJ083-S | 46.5-31.6 |
DN80,3.5” |
DN401.5” | DN40,1.5” | DN40,1.5” |
| DJ092-S | 69.3-46.7 | DN100,4” | DN50,2” | DN50,2” | DN50,2” |
| DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5” | N/M | DN65,2.5” |
| DJ125-S | 159-105 | N/M | DN80,3” | DN80,3” | N/M |
| DJ140-S | 260-172 | N/M | DN100,4” | DN100,4” | DN80,3” |
| DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4” |
Dados do produto
Exposição do produto
