Lugar de origem:
China
Marca:
DONJOY
Certificação:
CE,3A,FDA
Número do modelo:
não.
contacte-nos

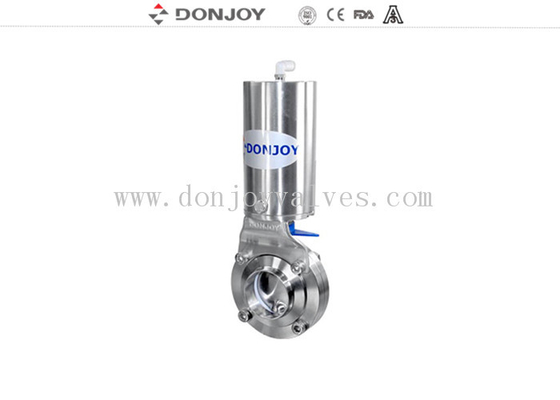

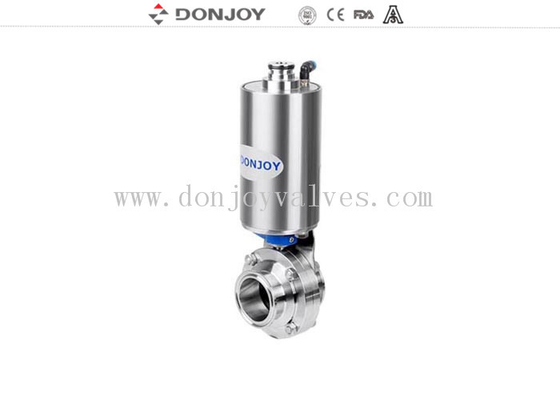

Válvulas de borboleta DN10-DN300 de solda sanitárias com Acuator pneumático
Parâmetros técnicos
|
|||
Material de aço |
O produto molhou as peças de aço |
AISI 304 ou 316L (1,4306/1,4404) |
Fornecido com o material relatório de inspeção |
Outras peças de aço |
AISI 304 |
||
Material do selo |
Padrão |
EPDM |
Todos os materiais do selo cumprem com FDA 21CFR117.2600 |
Opções |
VMQ/Viton (FPM) | ||
Pressão |
Pressão de funcionamento |
≤145psi (10bar) |
|
Pressão da fonte para o atuador do ar |
70 ~ 116psi (5 ~ 8bar) |
||
Temperatura |
Temperatura de trabalho |
EPDM: 14 ~ 248°F (- 10 ~ 120°C) VMQ (silicone): -58 ~ 356°F (- 50 ~ +180°C) Viton (FPM): -22 ~ 428°F (- 30 ~ +220°C) |
|
Temperatura da esterilização |
150°C (302°F), minuto do máximo 20 |
||
Tratamento de superfície |
Tratamento da superfície interior |
Ra 16 ~ 32µin (0,4 ~ 0.8µm) |
|
Tratamento de superfície exterior |
Ra 32 ~ 64µin (0,8 ~ 1.6µm) |
||
Conexão |
Conexões de extremidade: braçadeira extremidade-soldada, sanitária, homem e rosqueado fêmea, flangeado, Eu-linha ou outro mediante solicitação. |
||
Atuador |
Normalmente fechado (NC) - ar a abrir e saltar para fechar-se; (NÃO) - ar normalmente aberto a fechar-se e saltar para abrir; De avião a avião (AA) - ar a abrir, ar a fechar-se. |
Válvulas de borboleta sanitárias
A válvula de borboleta sanitária é chamada igualmente como a válvula de borboleta higiênica que é um tipo de dispositivo de controle do fluxo, usada para fazer um começo fluido ou para pará-lo de correr através de uma seção da tubulação.
Usos sanitários das válvulas de borboleta:
As válvulas de borboleta sanitárias de Donjoy são amplamente utilizadas às indústrias de indústria química, de petróleo, de metalurgia, de encanamento, de alimento, bio-farmacêuticas e químicas; A válvula de borboleta de aço inoxidável de Donjoy, os encaixes sanitários é produtos de alta qualidade, pode ser usada para que a leiteria, farmacêutico, a cerveja, a bebida, o óleo comestível e outras indústrias cumpram suas exigências profissionais.
Vantagens sanitárias das válvulas de borboleta de Donjoy:
A válvula de borboleta sanitária de Donjoy tem muitas vantagens tais como a conexão removível, a estrutura simples e a manutenção fácil;
Os selos da válvula de borboleta de Donjoy e as placas de borracha da válvula são partes de alta qualidade para assegurar o desempenho e a vida útil do uso; As válvulas de Donjoy podem fornecer materiais do corpo e do disco de válvula tais como AISI 304 ou válvula dos materiais AISI 316L, 304Land 316, automatizada ou a manual da operação de acordo com seus pedidos.
Aplicação:
DONJOY é o atuador pneumático sanitário da válvula de borboleta com extremidades da extremidade-solda, que é amplamente utilizado em sistemas de encanamento do processo para o isolamento e o controle. a válvula de borboleta opera-se automaticamente.
Especificação:
Tamanhos disponíveis: 1/2” a 12" (1/2”, 3/4", 1", 1 1/2”, 2", 2 1/2”, 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Material: O corpo de válvula e o material do disco podem ser AISI 304 ou AISI 316L, 304L e 316 materiais estão disponíveis mediante solicitação.
Pressão de trabalho máxima: 145psi (10bar) para DN25/1” - DN100/4”; 116psi (8bar) para DN125/5” - DN150/6”; 73psi (5bar) para DN200/8” - DN300/12”.
Operação: SS304 vertical atuador, NC (normalmente próximo)/NÃO (o tipo (de avião a avião) normalmente aberto)/AA para escolhe de.
Pressão de suprimento de ar: 70-116psi (5-8bar)
Variação da temperatura: 14 ~ 248°F (- 10 ~ 120°C) com assento de EPDM, -58 ~ 356°F (- 50 ~ +180°C) com assento de VMQ (silicone).
Conexões de extremidade: extremidade-soldado/extremidade-soldado.
Tratamento de superfície: Ra 16 ~ 32µin (0,4 ~ 0.8µm), Ra 32µin são o defeito.
Opções:
O corpo de válvula e o material do disco podem ser AISI 304 ou AISI 316L, 304L e 316 materiais estão disponíveis mediante solicitação. O assento e a gaxeta podem ser EPDM, VMQ (silicone) ou Viton (FPM), cumprindo toda com a conexão de FDA 21CFR177.2600.End pode extremidade-ser soldado, tri braçadeira sanitária, rosqueado, ser flangeado, Eu-linha ou outro mediante solicitação. Punhos: punho da tração de 4 posições; punho da multi-posição com tampa plástica ou dentro puro
de aço inoxidável.
Atuadores para alcançar a operação automática:
atuador de aço inoxidável pneumático (tipo vertical), atuador de alumínio pneumático (tipo horizontal), e atuador elétrico.
O NC operou-se: normalmente fechado (a falha se fechou)---ar a abrir, mola a fechar-se
NÃO operado: normalmente aberto (falhe aberto)---ar a fechar-se, mola a abrir
O AA operou-se: de efeito duplo---ar a abrir, ar a fechar-se
Controle inteligente da válvula: sensor de posição, controlador da C-parte superior, controlador da C-parte superior (AS-I)
Padrões: RUÍDO, 3A, SMS, ISO/IDF, BS/RJT, e ASME/BPE
